Vývoj e-řetězce igus® rol®

Valivý energetický řetěz pro dlouhé vzdálenosti a těžkou zátěž

Válečkový energetický řetěz je již zhruba 20 let osvědčeným systémem zásobování energií pro dlouhé jízdní vzdálenosti. K úspěšné konstrukci, která charakterizuje všechny naše lineární energetické řetězy, jsme přidali nerezové válečky, které energetický řetěz povyšují na zdroj energie pro těžké aplikace. Protože se energetický řetěz valí a neklouže, pracuje tiše a s nízkými vibracemi. Opotřebení je výrazně nižší než u verze bez válečků a síla potřebná k pohybu je také až o 57 % menší.

Další informace o nejnovější generaci

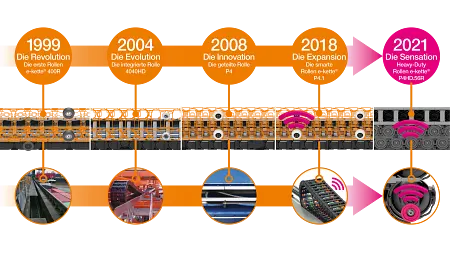

Neustálé zdokonalování válečků igus® e-chain® pro dlouhé jízdní vzdálenosti již více než 20 let.

1999 - Revoluce

První válečkový e-řetěz igus®® s pojezdem 130 metrů pro hlavní napájení jeřábového systému v Evropě.

2004 - Vývoj

Integrovaný e-řetěz® 4040RHD těžký e-řetěz® kolečka v provozu na jeřábu STS. Verze "HD" koleček e-chain® se stává standardem pro aplikace jeřábů STS a lodních vykládacích/nakládacích strojů s dlouhými pojezdovými vzdálenostmi a vysokými rychlostmi, a to po celém světě.

2008 - Inovace

Dělený válečkový e-řetěz® P4 doplňuje program rodiny válečkových e-řetězů® pro aplikace s velmi vysokými rychlostmi (<240 m/min.) a systémy, kde je věnována zvláštní pozornost hladině hluku. Použití: V případě potřeby je možné použít i jiné typy řetězů, např: Celosvětově na jeřábových systémech STS, jeřábech ASC atd.

2018 - rozšíření

Chytrý váleček e-chain® P4.1 nahrazuje model P4 a stává se vytrvalostním běžcem. P4.1 umožňuje hlavní napájení a dodávku dat pro jeřáby ASC při velmi vysokých rychlostech (<300 m/min.). Použití: P44 je určen pro přepravu osob a zařízení, které se nacházejí v oblasti, kde je možné použít tzv: Celosvětově u jeřábových systémů STS, jeřábů ASC atd.

Nejzajímavější projekty s válečky igus® e-chain®

Rypadlo na hnědé uhlí

Ujetá vzdálenost 615 m a v provozu bez poruchy od roku 2008
V porovnání s dříve instalovanými festonovými systémy mohou nyní systémy e-chain řady 5050RHD® snížit potřebnou délku kabelů, ušetřit instalační prostor a bezpečně a spolehlivě vést všechna média, jako je voda a energie. Řada 5050RHD se používá ve velkém hnědouhelném rýpadle v České republice.

Dopravník hnědého uhlí

Dopravní systém v dole

Dlouhý pojezd 550 m v extrémních podmínkách
Systém e-chain řady 5050HD a motorový kabel CF35 chainflex byly v říjnu 2008 instalovány v dole na severním pobřeží jezera Superior v Minnesotě. Délka pojezdu je 550 m.

Dopravní systém v dole

Dopravníkové systémy

Dodávky energie v nepříznivých podmínkách prostředí od roku 2013
V dopravníkových systémech se používají systémy napájení energií igus (rol e-chain typ 5050RHD, kabely chainflex a detekční systém push/pull).

Dopravníkové systémy

Vykladač lodí

Dráha 441 m a v provozu bez poruchy od roku 2001
Energetické řetězy řady 5050R, kabely CFCrane chainflex a optické kabely se používají v lodních vykladačích v moderní uhelné elektrárně v Malajsii. Všechny energetické řetězy jsou kompletně vybaveny vodicími žlaby z nerezové oceli a odolávají povětrnostním podmínkám.

Lodní vykladač

Manipulační jeřáb na desky

Předmontovaný zdroj energie v horkém a prašném prostředí
Na základě speciálních požadavků na energetický řetěz a kabel v jeřábu pro přepravu desek u společnosti BANG Kranksysteme GmbH & Co. KG doporučili technici společnosti igus® válečkový energetický řetěz. Ten byl navržen a dodán jako předem smontovaný řetěz® Basic System typ 5050RHD.

Jeřáb pro manipulaci s betonovými deskami

Jeřáb z lodi na břeh

Bezpečný, inteligentní systém zásobování energií v náročných podmínkách
Pro vysokorychlostní pohon vozíku jeřábu z lodi na břeh se pro přenos energie a dat používá válečkový energetický řetěz.
Systém byl dodán kompletně předmontovaný na konstrukčním panelu, což zákazníkovi ušetřilo mnoho času při instalaci a do značné míry eliminovalo chyby při instalaci.

Přístavní jeřáb

Vývojové srovnání rolí e-řetězce®

Řada E400R

1999
Válečky v článcích e-chain® umožňují enormně snížit koeficient tření, a tím i hnací energii potřebnou pro systémy zásobování energií. To je rozhodující faktor, zejména při delších pojezdových vzdálenostech nad 100 metrů, který vedl k úspěchu válečků e-chain® od společnosti igus®.

Řada 4040RHD

2004
Ve druhé fázi rozšíření válečku e-chain®, byl řetěz zesílen ve všech klíčových bodech. V této verzi "Heavy Duty", bylo zejména spojení čepu s otvorem zvětšeno o 100 % a dorazové plochy o více než 30 %. Oproti předchozí řadě se tak zdvojnásobila očekávaná životnost.

Řada 4040RHD

Systém P4

2008
P4 je novým vývojovým stupněm. Vyznačuje se tím, že se díky konstrukci s dvojitým válcem pohybuje s výrazně nižší hlučností a vibracemi, což následně zvyšuje očekávanou životnost systému. Stejný
stejnou roztečí standardních článků a válečkových článků byl také snížen polygonový efekt.

Systém P4,1

2018
V nejnovější fázi rozšíření válečků igus® e-chain® se opět výrazně zvyšuje životnost díky použití bezúdržbových tribopolymerních kluzných ložisek ve spojení článku e-chain. Ta mohou být navíc volitelně vybavena systémem sledování stavu i.Sense, aby bylo možné spolehlivě předpovědět předpokládanou životnost systému. Ve srovnání s prvními válečky e-chain® se očekávaná životnost více než ztrojnásobila.

P4.1 rol e-chain

Robustní a inteligentní - Jak digitálně propojený energetický řetězec posiluje jeřáby STS v rotterdamském přístavu

Případová studie zdarma ke stažení
Tato případová studie přehledně popisuje, jak společnost EMO B.V. dokázala dosáhnout u svých jeřábů STS s řetězy igus® pro jeřáby najetí více než 375 000 km®.

Přejděte na soubor PDF ke stažení

Spolehlivost i na dlouhé vzdálenosti... s kabelem chainflex® od společnosti igus®
Největší nabídka s 1 354 typy kabelů pro motorové, datové, sběrnicové a hybridní systémy a mnoho dalšího. Speciálně vyvinutý pro pohyblivé aplikace v e-chainu®.
