iglidur® G1 – materiálová data

Obsah

Přehled nejdůležitějších specifikací

Profil požadavků je náročný: Komplexní pokročilý vývoj úspěšného univerzálního klasického produktu iglidur G. Toho bylo dosaženo zejména v oblasti absorpce vlhkosti, tepelných vlastností a trvale se zlepšující odolnosti proti opotřebení. Pouze v případě rázových, nárazových a okrajových zatížení se nepodařilo zcela dosáhnout odolnosti materiálu iglidur G.

Popisné technické specifikace
Odolnost proti opotřebení při +23 °C	- 🟧 🟧 🟧 🟧 ⬜️ +	Více informací o odolnosti proti opotřebení
Odolnost proti opotřebení při +90 °C	- 🟧 🟧 🟧 🟧 ⬜️ +
Odolnost proti opotřebení při +150 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Povrchový tlak	- 🟧 🟧 🟧 ⬜️ ⬜️ +	91MPa
Koeficient tření	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +	Součinitelé tření µ, suchý: 0,11
Odolnost proti opotřebení pod vodou	- 🟧 ⬜️ ⬜️ ⬜️ ⬜️ +
Odpor médií	- 🟧 🟧 🟧 ⬜️ ⬜️ +	Více informací o odolnosti vůči médiím
Odolnost vůči hranovému zatížení	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Odolnost proti nárazům a rázům	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Odolnost proti nečistotám	- 🟧 🟧 🟧 🟧 ⬜️ +
Odolnost proti plísním	- 🟧 🟧 🟧 🟧 🟧 +	Podle normy DIN EN ISO 846

Kdy použít?

Když potřebuji univerzální všestranné ložisko
Pokud požadujete nízkou nasákavost
Pro nízké až střední rychlosti
Pro aplikace vyžadující kývavé a rotační pohyby

Kdy nepoužít?

Při působení silných nárazů, otřesů a hranových zatížení –> iglidur G
V případech, kdy je vyžadováno co nejmenší opotřebení –> iglidur W300
Když je zapotřebí nejvyšší odolnost proti médiím –> iglidur X
Pro použití pod vodou –> iglidur H370

Teplota

Okolní teplota má silný vliv na vlastnosti kluzných ložisek. Na opotřebení ložiskového systému mají vliv také teploty, které v něm panují. S rostoucími teplotami se opotřebení zvyšuje a tento efekt je výrazný, když teploty stoupnou nad +120 °C. Při teplotách nad 120 °C je nutné ložiska v pouzdře dodatečně zajistit.

min. teplota aplikace	Horní teplota použití, dlouhodobá	Horní teplota aplikace, krátkodobá	Kromě toho zajistěte axiální jištění z
-40°C	+180°C	+220 °C	+120°C

Povolené obvodové rychlosti

iglidur G1 byl vyvinut pro nízké až střední povrchové rychlosti. Maximální hodnoty uvedené na stránce "Maximální povrchová rychlost" lze dosáhnout pouze při nízkém zatížení. Při uvedených rychlostech může tření způsobit zvýšení teploty až na maximální přípustné hodnoty. V praxi však není vždy možné těchto limitů dosáhnout kvůli vzájemnému působení různých faktorů.

Povrchová rychlost různých materiálů iglidur

Informace o hodnotě pxv a mazání

Maximální povrchová rychlost

m/s	Rotace	Oscilace	linear
trvalé	1,3	1,0	5,0
Krátkodobá	2,5	1,8	6,0

Přípustné hodnoty p x v

Diagram 01: Povolené hodnoty pv pro iglidur® G1

pvx hodnota, max. (za sucha)

MPa · m/s

0,60

Mechanické specifikace

Pevnost v tlaku pouzdra iglidur G1 klesá s rostoucí teplotou. Diagram 02 znázorňuje tento vztah. Při dlouhodobé přípustné provozní teplotě +180 °C činí přípustný povrchový tlak přibližně 40 MPa. Maximální doporučený povrchový tlak představuje mechanický parametr materiálu. Z toho nelze vyvodit žádné závěry ohledně tribologických specifikací. Diagram 03 znázorňuje pružnou deformaci materiálu iglidur G1 při radiálním zatížení. Plastická deformace může být zanedbatelná až do tlaku přibližně 100 MPa. Záleží však také na délce trvání účinku.

Tření a opotřebení

Koeficient tření μ kluzného ložiska je ovlivněn mimo jiné povrchovou rychlostí a zatížením (diagramy 04 a 05).

Koeficient tření materiálu iglidur G1 vůči oceli (Ra = 1 µm, 50 HRC):

iglidur® G1	Suchý provoz	Maziva	olej	voda
Koeficient tření µ	0.13 - 0.32	0,09	0,04	0,04

Materiály hřídelí

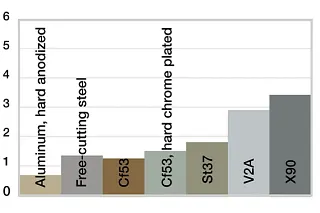

Tření a opotřebení závisí také do značné míry na protilehlém dílu. Hřídele, které jsou příliš hladké, zvyšují koeficient tření a opotřebení ložiska. Pro materiál iglidur G1 se doporučuje broušený povrch s průměrnou drsností Ra = 0,8 µm. Diagram 06 znázorňuje výňatek z výsledků zkoušek s různými materiály hřídelí a pouzdry z materiálu iglidur G1. Je patrné, že iglidur G1 dosahuje u všech materiálů hřídelí dobrých až velmi dobrých výsledků z hlediska opotřebení. Výsledky pro typy z nerezové oceli jsou s nejvyšší pravděpodobností o něco nižší. Stejně jako u mnoha materiálů řady iglidur je míra opotřebení nižší v aplikacích s kloubovým pohybem než v aplikacích s rotačním pohybem.

Materiály hřídelí

Montážní tolerance

iglidur G1 pouzdra jsou standardní ložiska pro hřídele s tolerancí h (doporučená minimální hodnota h9). Ložiska jsou určena k lisování do domečku obrobeného s tolerancí h7. Po montáži do pouzdra jmenovité velikosti se vnitřní průměr ve standardních případech automaticky přizpůsobí tolerancím F10. U některých rozměrů se tolerance od této hodnoty liší v závislosti na tloušťce stěny (viz produktová řada).

Důležité tolerance podle normy ISO 3547-1 po zalisování:

Průměr d1 [mm]	Pouzdro H7 [mm]	kluzné ložisko F10 [mm]	Hřídel h9 [mm]
až 3	+0,000 +0,010	+0.006 +0.046	-0,025 +0,000
> 3 až 6	+0,000 +0,012	+0.010 +0.058	-0,030 +0,000
> 6 až 10	+0,000 +0,015	+0.013 +0.071	-0,036 +0,000
> 10 až 18	+0,000 +0,018	+0.016 +0.086	-0,043 +0,000
> 18 až 30	+0,000 +0,021	+0.020 +0.104	-0,052 +0,000
> 30 až 50	+0,000 +0,025	+0.025 +0.125	-0,062 +0,000
>50 až 80	+0,000 +0,030	+0.030 +0.150	-0,074 +0,000
>80 až 120	+0,000 +0,035	+0,036 +0,176	-0,087 +0,000
> 120 až 180	+0,000 +0,040	+0,043 +0,203	+0.000 +0.100

Chemická odolnost

Všechny údaje při pokojové teplotě [+20 °C], + odolný 0 podmíněně odolný - neodolný

Médium	Odolnost
Alkohol	+ do 0
Uhlovodíky	+
Ředěné kyseliny	0 až -
Silné kyseliny	-
Ředěné zásady	+
Silné zásady	0
Mazací tuky a oleje bez aditiv	+
Paliva	+

Absorpce vlhkosti

Vlhkostní absorpce kluzných ložisek iglidur G1 za okolních podmínek činí přibližně 0,2% u hmotnosti. Mez nasycení ve vodě činí 1,7% u v hmotnostních. Tuto skutečnost je třeba zohlednit při dodržení odpovídajících provozních podmínek.
