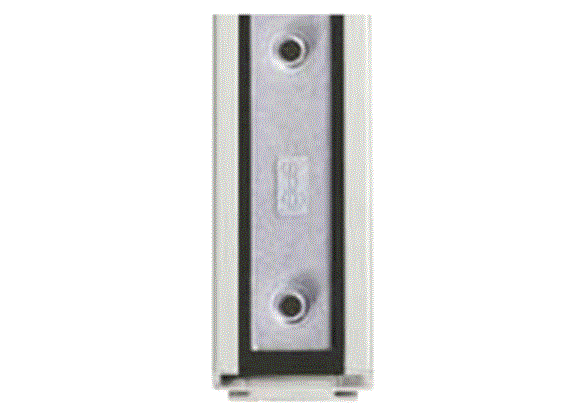

drylin® N - Nízkoprofilový lineární vodicí systém NK-12-27-80

Verze 02 - standardní se šroubovaným čepem
Díl č. Max. délka kolejnice a C4 A3 C5 = C6 h h1 K1* ly lz Hmotnost kolejnice Cena/m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 3-4 pracovních dní NS-01-27 3000 27 60 0 20 49,5 9 1,1 M4 6524 588 290 860,62 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NS-01-27-UNGEBOHRT 3000 27 0 0 9 1,1 0 6524 588 290 783,22 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NS-01-27-AR 3000 27 60 0 20 49,5 9 1,1 M4 6524 588 290 1 032,93 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 12 - natíraný se závitovým otvorem:

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLZ Vozík, plovoucí ložisko ve směru z 25 251,48 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLY Vozík, plovoucí ložisko ve směru y 25 251,48 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLYZ Vozík, plovoucí ložisko ve směrech y a z 25 251,48 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 12: Rozměry [mm] - Vozíčky vedení

Díl č. H A C C1 C2 H2 K K3 Sp min. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLZ 9,5 14 80 76 60 0 0 M4 5 6,5 25 251,48 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLY 9,5 14 80 76 60 0 0 M4 5 6,5 25 251,48 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80-LLYZ 9,5 14 80 76 60 0 0 M4 5 6,5 25 251,48 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Volba počtu vozíků
2. Volba typu vozíků
3. Zadejte délku kolejnice v mm
4. Volba možností vozíku
5. Volba možností kolejnic.

Nápověda:

Podrobné informace naleznete níže ve výkresech a na níže uvedených stránkách. Můžete získat přesné specifikace verzí s plovoucím ložiskem v rámci pravidel návrhu.
1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK-12-27-80 – Kompletní systém

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Pokračovat
drylin® N - Technické údaje
drylin® N - Konstrukční pravidla
X = Verze: jednodílný | Y = verze: vícedílná
připraveno k přepravě za 3-4 pracovních dní
připraveno k přepravě za 10 pracovních dní
