Detaily pracovního principu

Suchý provoz bez mazání

Systémy lineárních ložisek drylin® jsou určeny pro provoz nasucho. Tak jsou všechny aplikace chráněné proti znečištění tukem nebo olejem. Dokonce jsou možné i aplikace v hrubých nečistotách a písku.

Testováno společností igus®

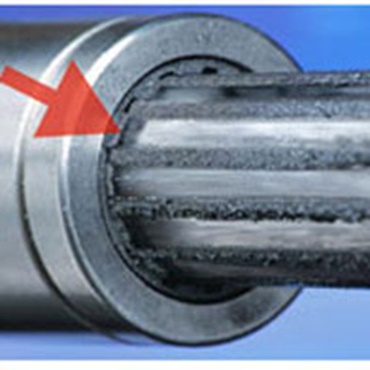

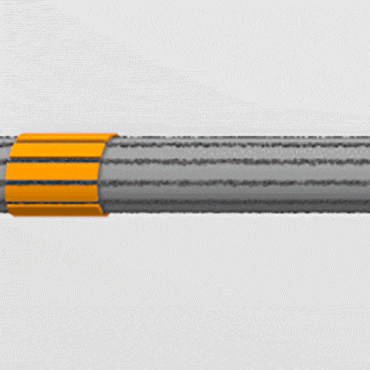

stálost vůči nečistotám

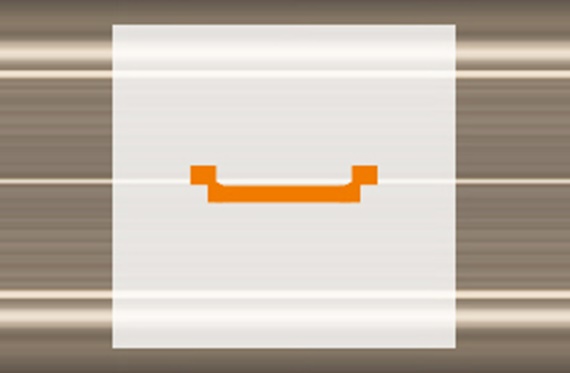

Částice nečistot se od kontaktního povrchu pohybem samy odrážejí. Přední strana kluzáků zde funguje jako stěrka. Dotyková plocha zůstává čistá.

Příklad použití

Systémy na výrobu plen

Závody zpracovávají super absorpční materiály a vlákna, která vytvářejí poměrně hodně nečistot a expozici prachu. Protože se superabsorbující polymery také chovají podobně jako písek, dochází k hromadění nečistot a tím dochází ke tření.

Detaily pracovního principu

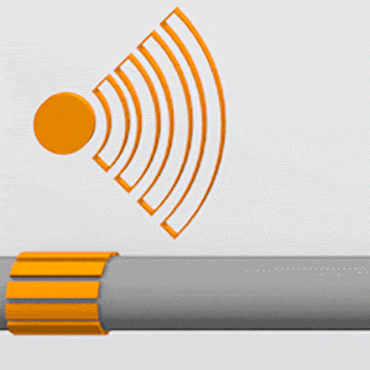

tichý chod,

Provozní hluk se také velmi snížil změnou principu provozu z valivého na kluzný. Není žádné mechanické valení po tvrdém klouzajícím protikusu a žádné nárazy kuliček, které způsobují hluk.

Testováno společností igus®

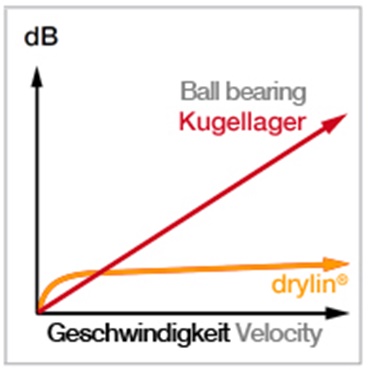

tichý chod,

Kluzný pohyb je mimořádně tichý, slyšitelný je pouze mírný zvuk tření.

Příklad použití

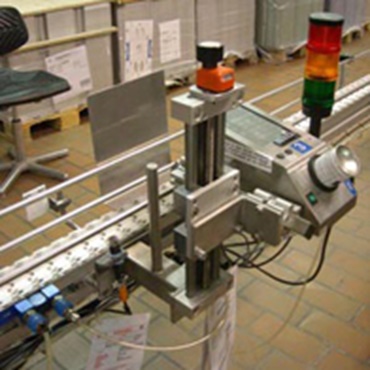

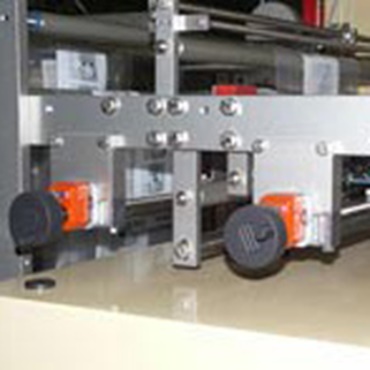

Vodič hran

Nastavení formátu senzorů detekce hrany listu a rozpoznání tiskové značky řešením lineárního stolu drylin® SLW s indikátorem polohy a ručním kolečkem (pohodlné a reprodukovatelné polohování z vnějšku)

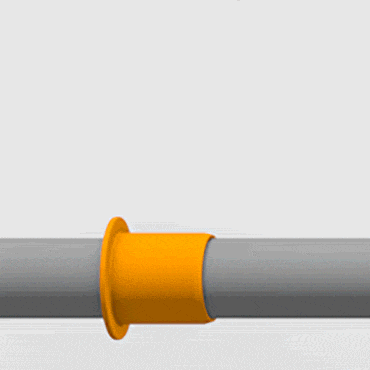

Detaily pracovního principu

Čistý a hygienický

Vlastnosti provozu kluzných ložisek iglidur® na sucho nejsou jen výhodné ve znečištěném prostředí. Nepřítomnost maziva je také důležitým kritériem u aplikací se zvýšenými požadavky na hygienu a čistotu.

testováno

použitelné v čistém prostoru

Zkoušené vedení drylin® vykazují jasnou použitelnost pro čisté prostory. Byla testována následující vedení drylin® od igus®: N40, W10, T25 a T30.

Příklad použití

Kodér

Vřetenový zvedací stůl drylin® s indikátorem polohy a ručním kolečkem se používá v kodéru pro etiketování sýra, protože nepotřebuje maziva.

Detaily pracovního principu

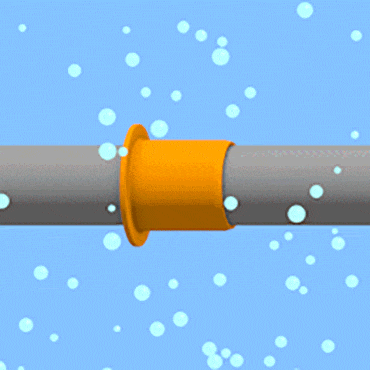

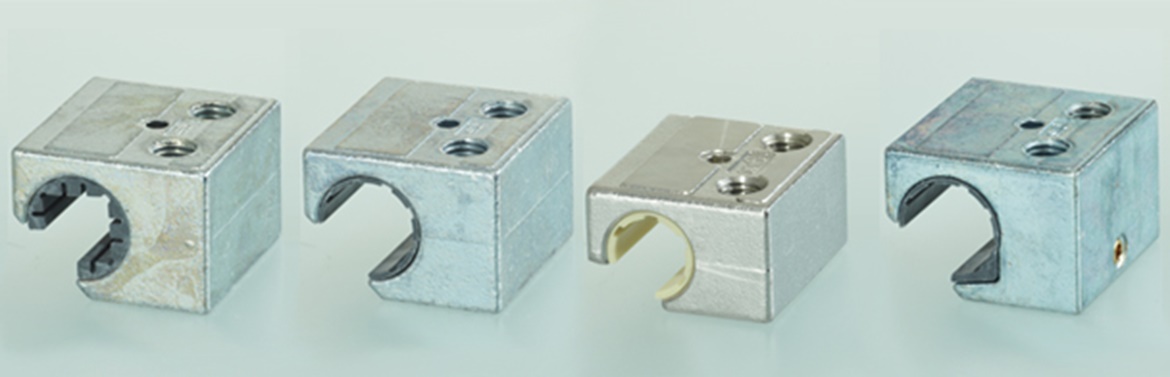

Odolnost proti korozi a médiím

Všechna plastová kluzná ložiska iglidur® jsou přirozeně odolné vůči korozi. Existují i materiály se speciálním účelem, které lze použít při působení alkalických nebo kyselých roztoků, čisticích prostředků atd., z důvodu odolnosti vůči médiím, mohou být použity i za nejnepříznivějších podmínek. - Řada výrobků má také materiály se speciálním účelem pro stálé použití při ponoření.

Testováno společností igus®

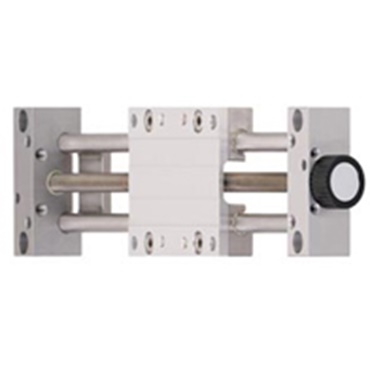

Nerezavějící jednotka

Odolnost lineárních ložiskových systémů závisí stejnou měrou také na protějšku. Konstrukční sadu igus® lze dodat jako zcela bezkorozní jednotku vyrobenou z nerezové oceli.

Příklad použití

Kontrolní systémy

Lineární stoly drylin® SLW nebo SHT řeší výšku nastavení kamer a senzorů

Detaily pracovního principu

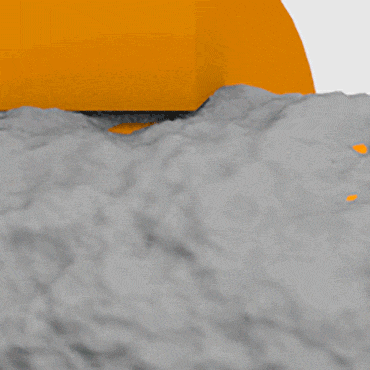

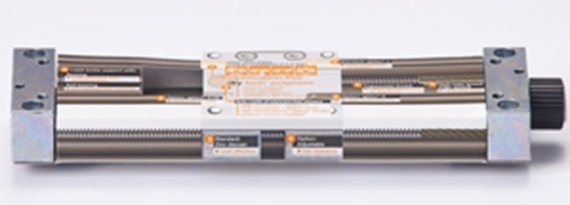

Vysoce výkonné polymery

Lineární moduly SLW lze konfigurovat a dodávat tak, aby odpovídaly aplikaci s ohledem na materiály kluzných ložisek. Standardní konfigurace pro systémy SLW včetně ložisek vyrobených z materiálů odolných proti opotřebení iglidur® J/J200. Ložiska a matice vodicích šroubů vyrobená z materiálů iglidur® X v kombinaci s nerezovou ocelí jsou nejlepší možnost pro aplikace, které vyžadují extrémní chemickou odolnost. Materiál iglidur® A180, splňující požadavky FDA, je obzvláště vhodný pro aplikace v potravinářských / farmaceutických oblastech.

Testováno společností igus®

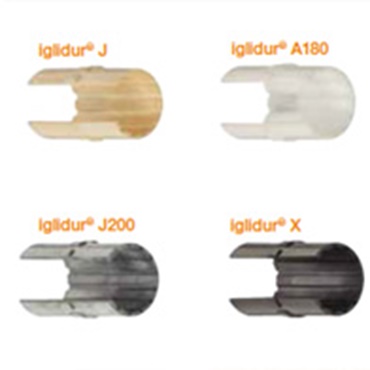

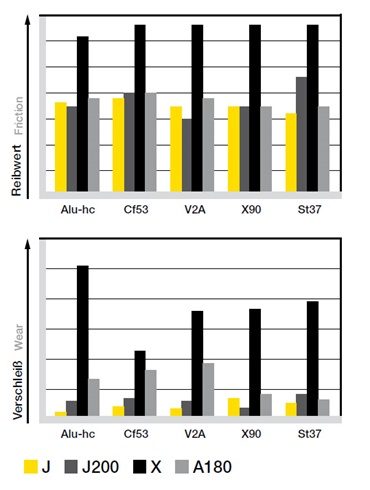

Materiály vložky

Testováno společností igus®

Rozsáhlé laboratorní testy a léta praktických zkušeností ukazují, že iglidur® J, J200, X a A180 jsou ideálními materiály pro většinu lineárních aplikací díky svým oblíbeným vlastnostem opotřebení a tření.

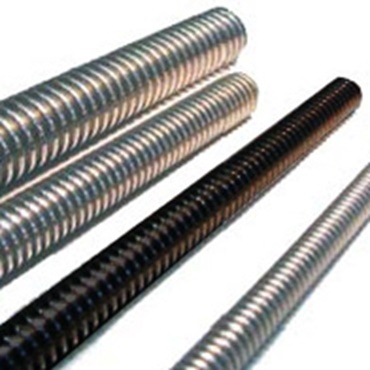

Typy závitů

Trapézové závity

Standardní konfigurace lineárního modulu SLW jsou vybaveny trapézovými vodicími šrouby s jednoduchým spouštěním a jsou pojistné. To znamená, že úhel boku závitu a smykové tření brání pohybu matice nebo vodicího šroubu bez aplikace vnějších sil. Vozík zůstává ve zvolené poloze. Vodicí šrouby vyrobené z oceli C15, korozivzdorné VA (1.4301/1.4305) a lakovaného hliníku jsou k dispozici jako protikusy maticím trapézových vodicích šroubů drylin®.

Typy závitů

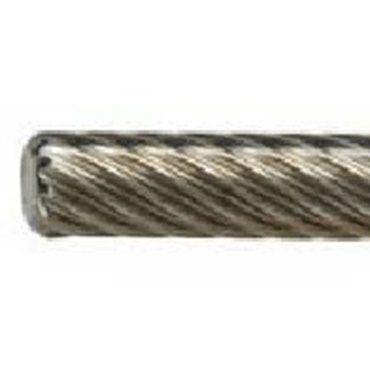

Strmý závit

Lineární moduly drylin® s vodicími šrouby s vysokým stoupáním závitu lze namontovat pro rychlé seřízení a polohovací úlohy. Vodicí šrouby s vysokým stoupáním závitu jsou vyrobeny z korozivzdorné nerezové oceli (1.4021) a nejsou pojistné. Proto je lze používat v aplikacích, kde se s lineárními vozíky manipuluje rychle ručně podle potřeby.

Příklad použití

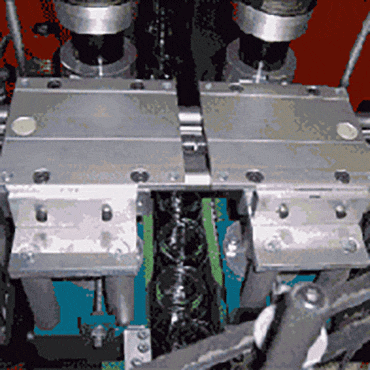

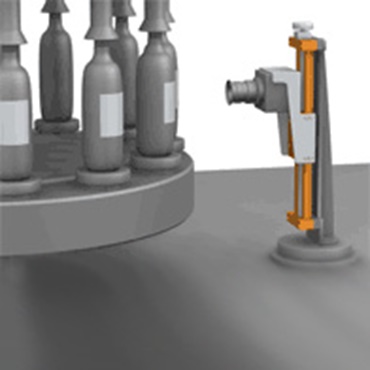

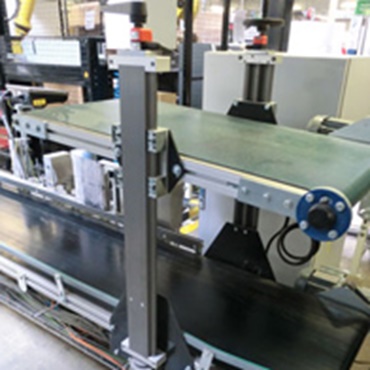

Nastavení formátu

Použití ve sklářském průmyslu. Seřízení formátu na dopravníku pro oddělování lahví.

Detaily pracovního principu

Nejlepší provozní vlastnosti

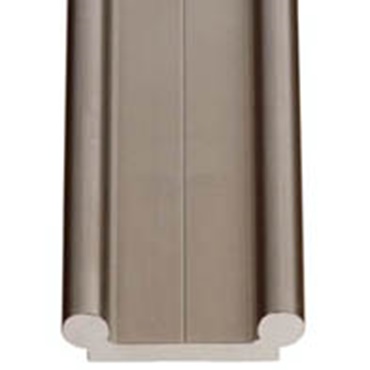

Lineární moduly typové řady SLW, SAW a ZLW vycházejí z lineární konstrukční sady drylin®, která nepotřebuje mazání. Hliníkové profily extrémně odolné proti zkrutu se vyrábějí na vytlačovacích lisech. Povrch je tvrdě eloxován a charakterizován dobrými vlastnostmi opotřebení, vysokou chemickou odolností a vysokým stupněm tvrdosti. Jako protikus našich vysoce výkonných polymerů dry-tech® zajišťují mimořádné provozní charakteristiky, jsou předvídatelné a mají dlouhou životnost.

Příklad použití

odolný proti korozi

Moduly SLW z nerezové oceli vycházející z vodicích hřídelí vyrobených z materiálů V4A (1.4571) jsou k dispozici pro prostředí, která vyžadují extrémní odolnost vůči korozi.

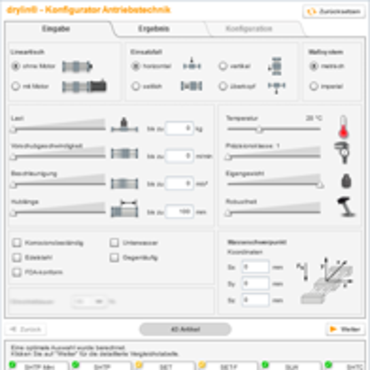

Nástroje pro výběr igus®

Vyhledávač produktů technologie pohonu|

Porovnávejte, navrhujte a konfigurujte lineární jednotky online, rychle a pohodlně.



Expert a snadný výpočet životnosti Dokončit požadavek na systémy drylin®

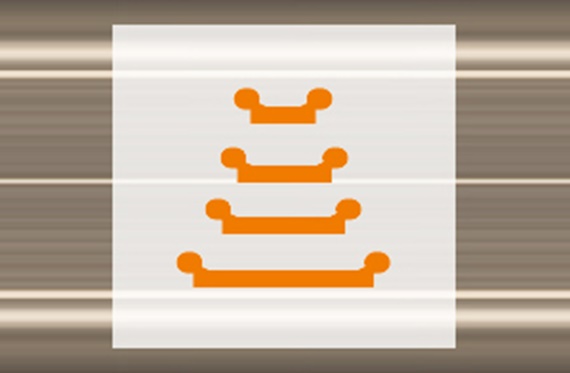

Dvouřadá kolejnice, úhlová

Instalační rozměr 30: 54 mm

Dvouřadá kolejnice, kulatá

Instalační rozměr 1040: 73 mm
Instalační rozměr 1080: 107 mm
Instalační rozměr 1660: 104 mm
Instalační rozměr 2080: 153 mm
Instalační rozměr 25120: 195 mm

Instalační rozměr 06: 60/80/100
Instalační rozměr 1040: 69/100/150

Instalační rozměr 1080: 100/150/200
Instalační rozměr 10120: 100/150/200
Instalační rozměr 1660: 100/150/200

Instalační rozměr 2080: 150/200/250
Instalační rozměr 25120: 150/200/250

Detaily pracovního principu

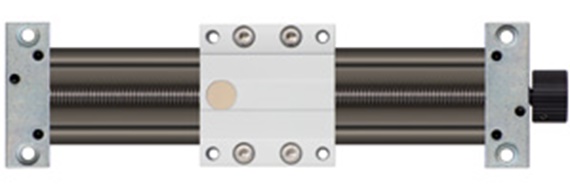

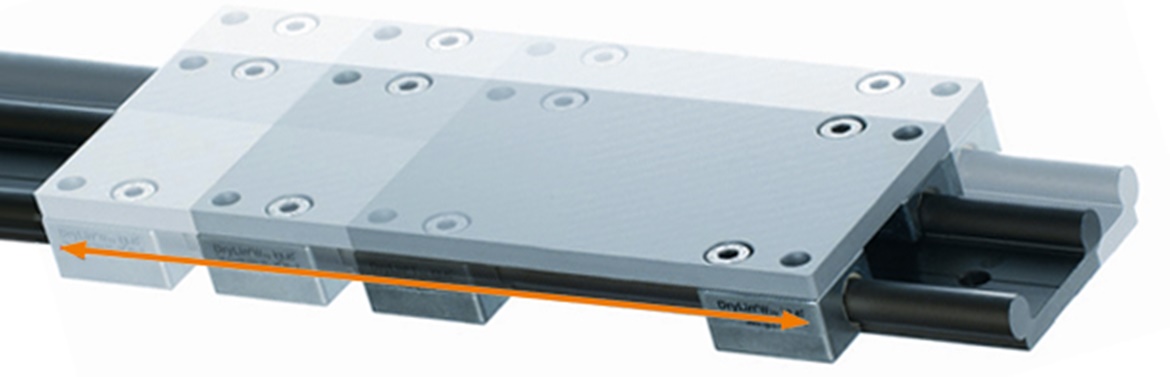

Konfigurováno s milimetrovou přesností

Lineární moduly SLW mohou být konfigurovány s milimetrovou přesností a jsou patřičně ideálně přizpůsobeny podle požadavků zákazníka.

Detaily pracovního principu

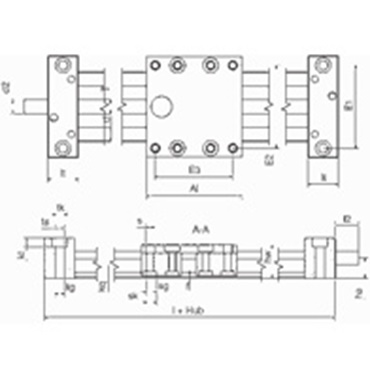

Maximální délka zdvihu

Maximální výšky zdvihu závisejí na instalačním rozměru.

Instalační rozměr 0630: 300 mm
Instalační rozměr 1040: 750 mm
Instalační rozměr 1080: 750 mm
Instalační rozměr 1660: 750 mm
Instalační rozměr 2080: 1000 mm
Instalační rozměr 25120: 1250 mm

Detaily pracovního principu

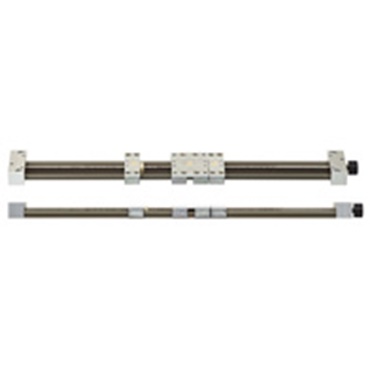

Tichá vřetena pro zdvihy > 750 mm

Těmito vřetenovými podpěrami nesenými vodicím vozíkem, který se polohuje nezávisle při různých bodech podél dráhy zdvihu, může nyní uživatel snadno zavést délky dlouhého zdvihu > 750 mm.

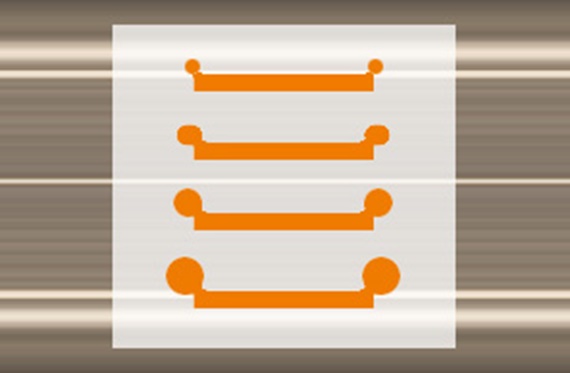

Dvouřadá kolejnice, úhlová

Instalační rozměr: 06 mm

Dvouřadá kolejnice, kulatá

Instalační rozměr: 10mm, 16 mm, 20 mm, 25 mm

Příslušenství pro řízení pohybu

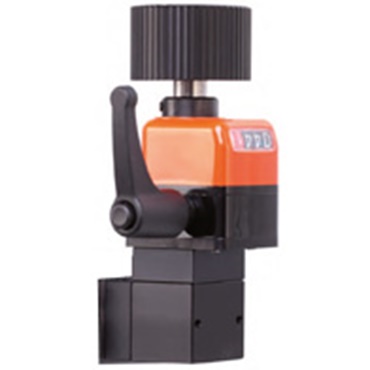

Manuální nastavení

Rozšířený seznam příslušenství je k dispozici lineární moduly drylin® SLW pro rychlé a pohodlné navrhování ručního ovládání pohybů. Při přímém konfigurování s lineární jednotkou jsou jednotky odesílány zcela smontované.

Příslušenství pro řízení pohybu

Ovládání pohybu řízené motorem

Lineární moduly typové řady SLW lze konfigurovat a dodávat s krokovými motory drylin® E nebo s DC motory. Kromě toho je k dispozici široká řada produktů příslušenství, obsahující sady motorů, silové kabely chainflex, bezdotykové spínače, převodovky nebo adaptérové desky pro portálové struktury.

Příklad použití

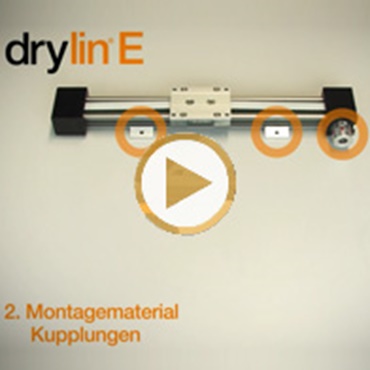

drylin® E - „E“ znamená elektrický

Neustálý vývoj sady nástrojů a konceptu systému samomazné technologie pohonu drylin®.

Porovnávejte, navrhujte a konfigurujte vhodné lineární stoly a motory rychle a snadno.
