drylin® Q - Seřízení vůle

Čtvercové lineární vodicí systémy drylin® Q vždy vyžadují minimální vůli mezi vozíkem a kolejnicí Jsou dodávány s předem nastavenou vůlí připravené k instalaci. V případě potřeby lze později upravit i ložiskovou vůli vozíku. To by mělo být provedeno bez dodatečného zatížení.

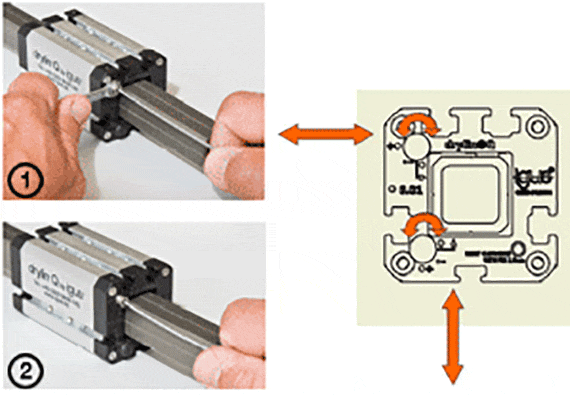

1. Po odstranění ochranného krytu uvolněte matice pomocí stranových klíčů Šířka napříč plošek: SW5 pro QWE-01-20 a QWE-01-20-HKA

2. Znovu nastavte vůli ložiska imbusovým klíčem. Šířka napříč plošek: 1,5mm pro QWE-01-20 a QWE-01-20-HKA

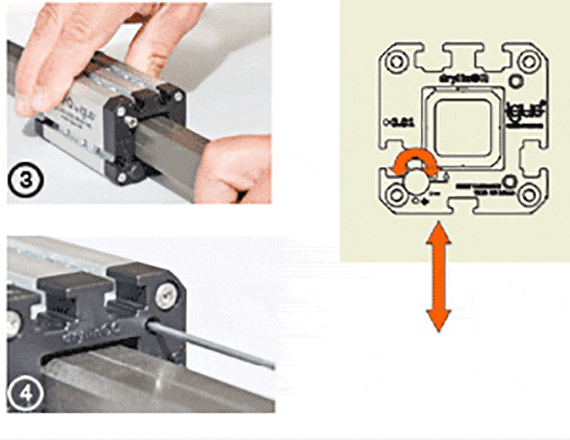

3. Po nastavení zkontrolujte vůli vozíku. Je-li odpovídající, utáhněte pojistné matice a nasaďte ochranný kryt.

4. Pokud byla vůle nastavena příliš malá, takže vozík zadrhává, nestačí pouze přenastavit šrouby s vnitřním šestihranem. Po jejich našroubování použijte resetovací tlačítko na opačné straně, než jsou šrouby, čímž znovu uvolníte kluzné prvky. Pomocí kroků 1-3 je možné vůli znovu nastavit. Použijte k tomu bodec následující velikosti: 2,5mm pro QWE-01-20 a QWE-01-20-HKA
