Objednávka č. | Max. délky kolejnic | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Hmotnost kolejnice | Cena / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-17 | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 660,95 CZK | |
NS-01-17-AR | 2000 | 17 | 60 | 0 | 20 | 20/49,5 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 760,17 CZK | |
NS-01-17-UNGEBOHRT | 2000 | 17 | 60 | 0 | 20 | 5,5 | 0,9 | M3 | 1700 | 120 | 150 | 591,71 CZK |
Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou
Objednávka č. | Označení | Hmotnost vozíku | ||
---|---|---|---|---|
[g] | ||||

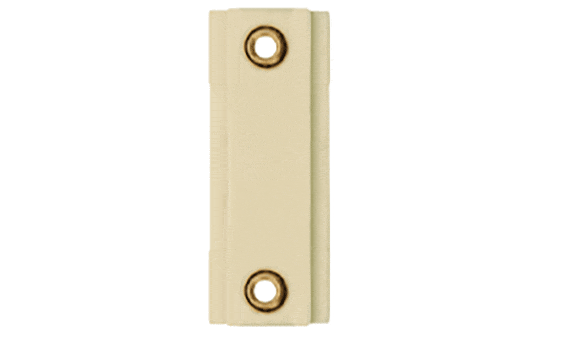

NW-22-17-40 | Dvojitý vozík se závitovým otvorem | 2,6 | 165,25 CZK | |
NW-22-17-40-LLY | Dvojitý vozík se závitovým otvorem, plovoucí ložisko ve směru y | 2,6 | 165,25 CZK | |
NW-22-17-40-LLYZ | Dvojitý vozík se závitovým otvorem, plovoucí ložisko ve směru z | 2,6 | 165,25 CZK | |
NW-22-17-40-LLZ | Dvojitý vozík se závitovým otvorem, plovoucí ložisko ve směru y | 2,6 | 165,25 CZK |

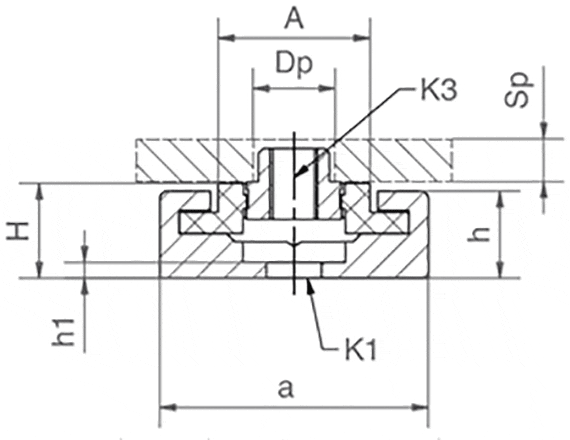

Výr. č. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Hmotnost |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-22-17-40 | 6 | 9,6 | 40 | 40 | 28 | 0 | 0 | M3 | 2,5 | 5 | 2,6 | ||
NW-22-17-40-LLY | 6 | 9,6 | 40 | 40 | 28 | 0 | 0 | M3 | 2,5 | 5 | 2,6 | ||
NW-22-17-40-LLYZ | 6 | 9,6 | 40 | 40 | 28 | 0 | 0 | M3 | 2,5 | 5 | 2,6 | ||
NW-22-17-40-LLZ | 6 | 9,6 | 40 | 40 | 28 | 0 | 0 | M3 | 2,5 | 5 | 2,6 |
Bez plovoucího ložiska
2Plovoucí ložisko ve směru z
3Plovoucí ložisko ve směru y
4Plovoucí ložisko ve směru yz
Zadejte požadovaný počet vozíků.
