Objednávka č. | Max. délky kolejnic | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Hmotnost kolejnice | Cena / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-40 | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 1 051,73 CZK | |
NS-01-40-UNGEBOHRT | 3000 | 40 | 0 | 0 | 0 | 8,7 | 1,3 | 26400 | 970 | 450 | 941,44 CZK | |||
NS-01-40-AR | 3000 | 40 | 60 | 0 | 20 | 20/49,5 | 8,7 | 1,3 | M4 | 26400 | 970 | 450 | 1 209,51 CZK |
Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou
Objednávka č. | Označení | Hmotnost vozíku | ||
---|---|---|---|---|
[g] | ||||

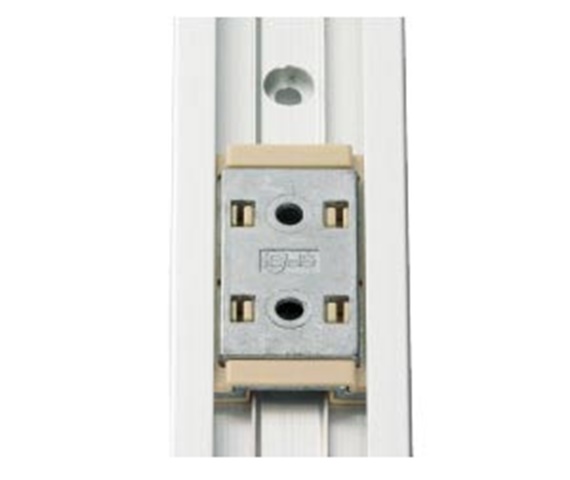

NW-01-40 | Zacvakávací vozík | 30 | 216,12 CZK | |
NW-01-40-LLY | Zacvakávací vozík, plovoucí ložisko ve směru y | 30 | 215,90 CZK | |
NW-01-40-LLZ | Zacvakávací vozík, plovoucí ložisko ve směru z | 30 | 215,90 CZK | |
NW-01-40-LLYZ | Zacvakávací vozík, plovoucí ložisko ve směrech y a z | 30 | 215,90 CZK |
Výr. č. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Hmotnost |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-01-40 | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLY | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 | |||
NW-01-40-LLYZ | 9,5 | 23 | 50 | 40 | 20 | 0 | 1,3 | 0 | 0 | 30 |
Objednávka č. | Označení | Hmotnost vozíku | ||
---|---|---|---|---|
[g] | ||||
NW-11-40 | Injekčně vstřikovaný vozík | 30 | 216,12 CZK | |
NW-11-40-LLY | Injekčně vstřikovaný vozík, plovoucí ložisko ve směru y | 30 | 215,90 CZK | |
NW-11-40-LLZ | Injekčně vstřikovaný vozík, plovoucí ložisko ve směru z | 30 | 216,12 CZK | |
NW-11-40-LLYZ | Injekčně vstřikovaný vozík, plovoucí ložisko ve směrech y a z | 30 | 215,90 CZK |
Výr. č. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Sp min. | Dp Ø min. | Hmotnost |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-11-40 | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLY | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 | ||
NW-11-40-LLYZ | 9,5 | 23 | 20 | 40 | 50 | 0 | 1,3 | 0 | 0 | 0 | 30 |
Bez plovoucího ložiska
2Plovoucí ložisko ve směru z
3Plovoucí ložisko ve směru y
4Plovoucí ložisko ve směru yz
Zadejte požadovaný počet vozíků.
