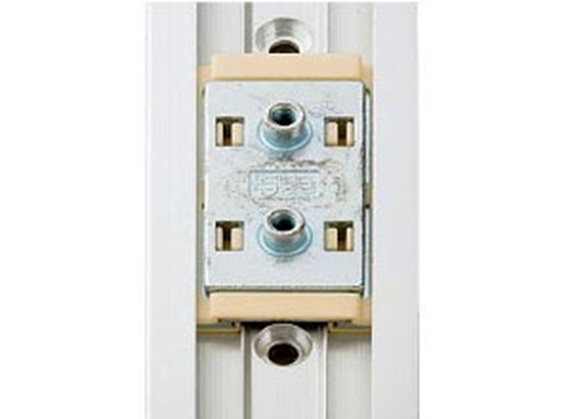

drylin® N - Nízkoprofilový lineární vodicí systém NK-02-40

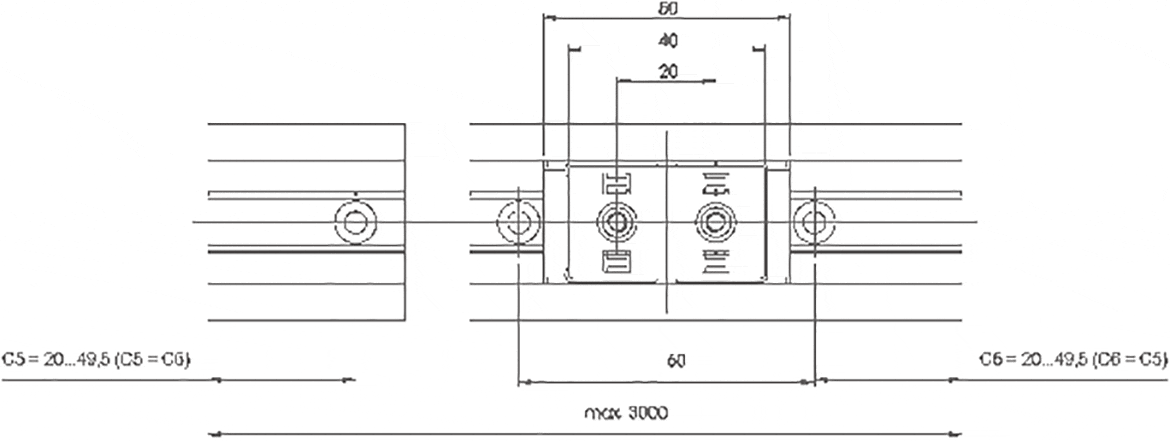

Verze 02 se závitovým otvorem:

Objednávka č. Max. délky kolejnic a C4 A3 C5=C6 h h1 K1* ly lz Hmotnost kolejnice Cena / m
  [L max.]       min. max.       [mm2] [mm2] [g/m]
připraveno k přepravě za 3-4 pracovních dní NS-01-40 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 1 051,73 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NS-01-40-UNGEBOHRT 3000 40 0 0 0 8,7 1,3 26400 970 450 941,44 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NS-01-40-AR 3000 40 60 0 20 20/49,5 8,7 1,3 M4 26400 970 450 1 209,51 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Pro neprovrtané kolejnice uveďte prosím v poznámce "Neprovrtané".
* Pro šrouby s vnitřním šestihranem tenké s válcovou hlavou

Verze 02 se závitovým otvorem:

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 3-4 pracovních dní NW-02-40 Zacvakávací vozík, pevné ložisko 30 216,12 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-40-LLY Zacvakávací vozík, plovoucí ložisko ve směru y 30 215,90 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-40-LLZ Zacvakávací vozík, plovoucí ložisko ve směru z 30 215,90 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-02-40-LLYZ Zacvakávací vozík, plovoucí ložisko ve směrech y a z 30 215,90 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

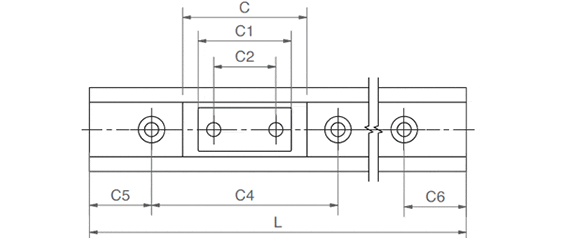

Verze 02: Rozměry [mm] - vodicí vozíky

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 3-4 pracovních dní NW-02-40 9,5 23 50 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 10 pracovních dní NW-02-40-LLY 9,5 23 50 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 10 pracovních dní NW-02-40-LLZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 10 pracovních dní NW-02-40-LLYZ 9,5 23 50 40 20 0 0 M4 5 6,5 30
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 12 se závitovým otvorem:

Objednávka č. Označení Hmotnost vozíku
    [g]
připraveno k přepravě za 3-4 pracovních dní NW-12-40 Injekčně vstřikovaný vozík 30 216,12 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-12-40-LLY Injekčně vstřikovaný vozík, plovoucí ložisko ve směru y 30 215,90 CZK Pridat do nákupního košíku
připraveno k přepravě za 10 pracovních dní NW-12-40-LLZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směru z 30 215,90 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-40-LLYZ Injekčně vstřikovaný vozík, plovoucí ložisko ve směrech y a z 30 216,12 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27 Injekčně vstřikovaný vozík 12,5 131,33 CZK Pridat do nákupního košíku
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80 vozík 25 251,48 CZK Pridat do nákupního košíku
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Verze 12: Rozměry [mm] - Vozíčky vedení

Díl. č. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Hmotnost
  ±0,35                       [g/m]
připraveno k přepravě za 3-4 pracovních dní NW-12-40 9,5 23 52 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 10 pracovních dní NW-12-40-LLY 9,5 23 52 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 10 pracovních dní NW-12-40-LLZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 3-4 pracovních dní NW-12-40-LLYZ 9,5 23 52 40 20 0 0 M4 5 6,5 30
připraveno k přepravě za 3-4 pracovních dní NW-12-27 9,5 14 34 30 20 0 0 M4 5 6,5 12,5
připraveno k přepravě za 3-4 pracovních dní NW-12-27-80 0 14 80 76 60 0 1,5 M4 5 6,5 25
Více o vybraném díle:
CAD CAD
Žádost o vzorky Žádost o vzorky
PDF PDF
Cenová poptávka Cenová poptávka
myCatalog myCatalog

Objednávka kompletního systému

Konfigurace v několika krocích:

1. Výběr počtu vozíků.
2. Výběr typu vozíku.l
3. Zadání délky kolejnice v mm
4. Výběr verze vozíku.
5.

Nápověda:

Podrobné informace naleznete ve výše uvedených nákresech a tabulkách, a dále na stránkách zmíněných níže. Můžete tak získat přesné specifikace možností plovoucího ložiska v rámci konstrukčních pravidel.

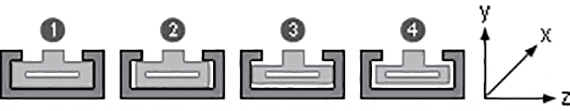

1

Bez plovoucího ložiska

2

Plovoucí ložisko ve směru z

3

Plovoucí ložisko ve směru y

4

Plovoucí ložisko ve směru yz

drylin® NK - kompletní sada

Krok 1

Zadejte požadovaný počet vozíků.

technical drawing
Počet vozíků:
Další
drylin® N - Technické údaje

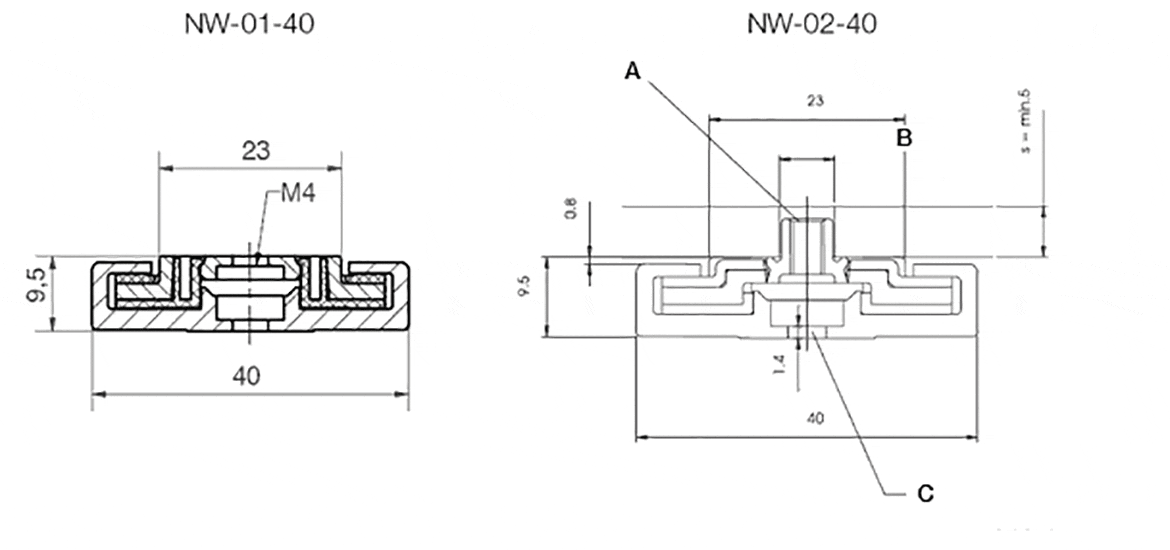

drylin® N - Konstrukční pravidla
Délka vozíku ve verzi NW-12-40: 52 mm
A = M4 (max. zalisování 1,2 Nm)
B = min. Ø otvorů 6,5
C = pro strojní šrouby M4, DIN 7984 / DIN 6912 / DIN 84, EN ISO 1707 / EN ISO 7045

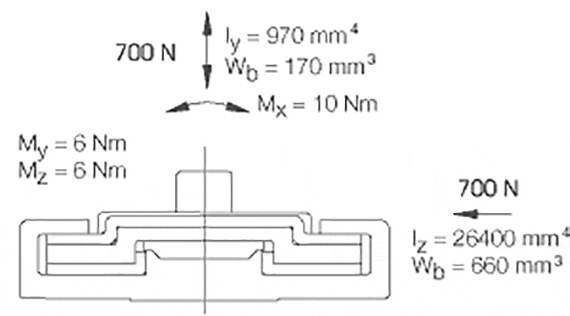

Statická únosnost a momenty setrvačnosti plochy

Volitelné:

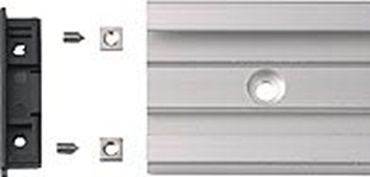

Koncovka kolejnice,
Objednací č.  NSK-40
