Lineární posuvné stoly

Pohon olověného šroubu je jedním z prvků pohonných systémů. Lineární pohyb pohyblivého tělesa je generován rotujícím olověným šroubem a přenášen na matici olověného šroubu. Jedná se tedy o rotační pohyb převedený na pohyb lineární.

Lineární osy drylin® s pohonem olověným šroubem jsou určeny pro polohovací úlohy všeho druhu. Lineární nastavení se uskutečňuje prostřednictvím lichoběžníkových olověných šroubů různých velikostí nebo prostřednictvím olověných šroubů s vysokou šroubovicí, které lze uvést do pohybu buď ručně, nebo elektricky. Maximální rychlost pojezdu je až 1,6 m/min v závislosti na závitu a zatížení. Délka zdvihu je volně volitelná pro jakýkoli lineární pohonný systém. Vodicí šroub s kluzným ložiskem má maximální zdvih 1 500 mm, šroub s kuličkovým ložiskem 1 000 mm.

Co najdete na této stránce:

▶ Přehled našich vřetenových náprav
▶ Výhody vřetenových os
▶ Konstrukce vřetenové osy
▶ Materiály v ose vřetena

▶ Bezplatný konfigurátor
▶ Příklady aplikací s vřetenovými osami
▶ Vzorky a bílá kniha zdarma

Přehled našich vřetenových os

Zde najdete přehled našeho portfolia lineárních os s pohonem vřetena. Ať už s kruhovými hřídeli nebo lineárními lištami - zde najdete tu správnou vřetenovou jednotku.

Lineární osy SHT

Pohon: Trapézové nebo vysokošroubovicové vodicí šrouby
Pohon olověných šroubů s kluznými kuličkovými ložisky
Olověné šrouby z oceli, nerezové oceli nebo hliníku
Vozík ve čtyřblokovém nebo kompaktním provedení
Konfigurovatelné online

Více informací o lineárních osách drylin SHT

Lineární osy SLW

Lineární osy založené na vodítkách drylin W
Pohon: lichoběžníkový závit nebo závit s vysokou šroubovicí
Systémy s dvojitou hřídelí odolnou proti zkroucení
Mnoho variant pojezdů a kolejnic
Možnost ručního a motorického nastavení

Více informací o lineárních osách drylin SLW

Lineární osy SAW

Lineární osy založené na vodítkách drylin W
Pohon: lichoběžníkový závit nebo závit s vysokou šroubovicí
Robustní konstrukce
Připraveno k instalaci s elektromotorem
Kuličkové ložisko

Více informací o lineárních osách drylin SAW

Miniaturní lineární osa SLN/SLNV

Na základě nízkoprofilového lineárního vedení drylin N
Pohon: Trapézový nebo vysokošroubový vodicí šroub
Kompaktní konstrukce
Nastavení vůle na vozíku
Přesné s předpětím

Více informací o lineárních osách drylin SLN

Jednotrubková lineární osa SET

Nastavení bez mazání na jedné trubce
Pohon: lichoběžníkový závit
Jednoduchá, hladká konstrukce
Nízká hmotnost díky hliníku a polymeru
Teplotní odolnost do +50 °C

Více informací o jednotrubkových osách easytube

Nízkoprofilové lineární osy SLT

Na základě miniaturních vodítek drylin T
Pohon: Trapézový nebo vysokošroubový vodicí šroub
Nízkoprofilové a kompaktní provedení
Vozíky s individuálním nastavením vůle
Variabilní možnosti vodicího šroubu

Více informací o lineárních osách drylin SLT

Výhody vřetenových os

Pokud je požadováno cenově výhodné řešení připravené k instalaci, jsou vřetenové osy často první volbou. Zde se můžete podívat, jaké další výhody má lineární pohon pomocí vřetena oproti jiným systémům:

Přesné polohování

Převodem rotačního pohybu z vřetena přímo na lineární pohyb je dosaženo velmi přesného a opakovatelného polohování. To má zásadní význam v aplikacích s úzkými tolerancemi a vysokou přesností.

Kompaktní design

Vřetenové osy jsou k dispozici také ve zvláště malých verzích. Díky své kompaktní konstrukci jsou ideální pro všechny aplikace, kde je k dispozici pouze malý montážní prostor. Objevte naši kompletní řadu miniaturních os drylin®.

Vysoká nosnost

Vřetenové pohony v lineárních modulech jsou schopny přenášet a přemisťovat velmi vysoká zatížení. Na rozdíl například od pružných ozubených řemenů mohou vřetenové osy díky své malé tuhosti zajistit efektivní přenos výkonu.

Pohyb s nízkým třením

Lineární moduly s vřetenovým pohonem mají obzvláště nízké tření. Stálý a přesný pohyb pohonu vřetena minimalizuje tření, a tím i opotřebení součástí. Tím je zajištěna delší životnost celé osy vřetena.

Konstrukce osy vodicího šroubu

Osa s vodicím šroubem obsahuje několik složitých součástí, které do sebe musí dokonale zapadat.Přesná konstrukce hraje klíčovou roli pro výkon a přesnost lineární osy.Zde si můžete prohlédnout nejdůležitější součásti.

Průřez osy vodicího šroubu společnosti igus

1. skladování
Vysoce kvalitní ložiska minimalizují hodnoty tření a také zajišťují rovnoměrný rotační pohyb. Zpravidla se zde používají válečková ložiska, kuličková ložiska nebo kluzná ložiska. igus® používá u všech lineárních lišt s pohonem vřetena plastová ložiska a plastové matice bez mazání.

2. hřídel
lineární osy s vřetenovým pohonem mohou být například vybaveny konzolovými kruhovými hřídeli, ale také plně podepřenými lineárními lištami. U společnosti igus® si můžete vybrat ze 3 různých materiálů hřídelí v závislosti na aplikaci: Hliník, nerezová ocel nebo uhlík.

3. vřeteno
Toto vřeteno tvoří skutečný střed vřetenové osy. To se otáčí kolem své vlastní osy a přenáší tak pohyb. Jedná se o válcovou součást, která je k dispozici v různých provedeních. U společnosti igus® najdete lichoběžníkové závity a závity s vysokou šroubovicí v mnoha stoupáních.

4. základní těleso
Základní těleso lineární osy s pohonem vřetena drží jednotlivé komponenty stabilně pohromadě. Může být také vyrobeno z různých materiálů, jako je nerezová ocel, hliník, zinek nebo plast. Rádi s vámi budeme spolupracovat při hledání vhodného materiálu pro vaši aplikaci.

5. Čep vřetena
Čep vřetena pomáhá udržet vřeteno v pevné a stabilní poloze. Zajišťuje, aby se olověný šroub při otáčení nebo lineárním pohybu nepohyboval do stran nebo nekýval. Hraje proto obzvláště důležitou roli při zajištění přesnosti.

6. Příslušenství
Když je osa vřetena kompletně sestavena, chybí samozřejmě ještě odpovídající příslušenství. Zde si uživatelé mohou vybrat mezi mechanickými a elektrickými možnostmi. Klasikou je zde ruční kolo, jak je znázorněno na příkladu, ale také vhodné elektromotory.

Různé materiály v rámci osy

Materiály olověných šroubů

Společnost igus používá u všech lineárních jednotek drylin samosvorné trapézové vodicí šrouby z oceli a nerezové oceli. Pro speciální aplikace jsou na vyžádání k dispozici také vodicí šrouby z hliníku s tvrdým povlakem. U některých řad jsou volitelně k dispozici a konfigurovatelné také šrouby s vysokou šroubovicí z nerezové oceli. Tyto možnosti umožňují dosáhnout výrazně vyšších rychlostí pohybu a stoupání.

Materiály hřídele

Hřídele z tvrdě eloxovaného hliníku patří do standardní řady a jsou nejčastěji používaným provedením. Důvodem je nízký koeficient tření a opotřebení a krátké dodací lhůty. V případě použití lineárních os s pohonem pomocí olověného šroubu (SHT) přicházejí v úvahu kromě hliníkových i hřídele z oceli nebo nerezové oceli. Rádi s vámi budeme spolupracovat při výběru vhodného provedení.

Ložiskové materiály

Bez použití externích maziv a také bezúdržbová? To platí pro všechny ložiskové body lineárních jednotek drylin pro pohonnou techniku. Pro aplikace s vysokými teplotami až do +180 °C jsou volitelně k dispozici vysoce výkonné polymery (iglidur X). Pokud jsou požadovány komponenty vyhovující požadavkům FDA, pomohou vám ložiskové materiály iglidur A180.

konfigurátor technologie pohonu

Vřetenové osy na míru podle vašich přání

Pomocí online konfigurátoru pohonné techniky můžete zadat své požadavky a získat lineární pohony s vřetenem, ozubeným řemenem nebo ozubeným hřebenem, které si můžete nakonfigurovat podle svých potřeb. Motory, řídicí jednotky motorů a další příslušenství pro vaše lineární pohony si můžete objednat také přímo.

Rychlá a snadná konfigurace
Volitelné příslušenství
Podrobný seznam dílů
Rychlé dodání*

Ke konfigurátoru technologie pohonu*V našem internetovém obchodě najdete také předem nakonfigurované lineární pohony.

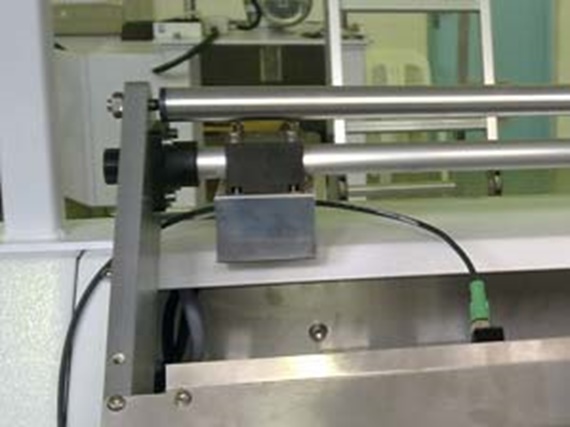

Příklady použití s osami s vodicím šroubem

Příklad aplikace technologie pohonu Art Robotics

Speciální nastavení měření s osami s vodicím šroubem

Výzkum a vývoj v oblasti udržitelnosti vyžaduje inovativní, nákladově efektivní řešení kompatibilní s čistými prostory. V kombinaci s motorem a řídicím systémem zajišťují naše bezmazné osy s olověným šroubem nákladově efektivní řešení na klíč.

Přejít na aplikaci

3D tiskárna na beton l Bezmazné řešení pro prašné prostředí

Použití cementu vytváří v 3D tiskárně na beton vysokou prašnost, které musí výrobky odolávat. Dále je vyžadována co nejdelší životnost a rychlá údržba. Naše ložisková řešení a bezmazné lineární pohony zajišťují dlouhou životnost navzdory nečistotám a znečištění.

Přejít na aplikaci

Technologie pohonu v jednotce na kompletování objednávek

Technologie elektrického pohonu v automatizovaném polohovacím systému

Na rozdíl od tradičních systémů s kuličkovými ložisky s recirkulací pracují lineární kluzná ložiska drylin® na kluzných elementech. Tento přehled aplikací ukazuje nejrůznější oblasti použití bezúdržbových lineárních pohonů z produktové řady drylin®.

Přejít na aplikaci

Další příklady použití

Zde najdete mnoho dalších příkladů použití od našich zákazníků ze všech průmyslových odvětví. Objevte aplikace, ve kterých již byly použity lineární jednotky igus®.

Přejít na příklady aplikací
