igubal® - Technické údaje

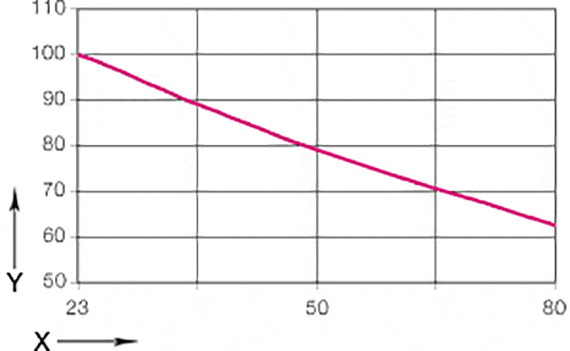

X = teplota [°C]
Y = pevnost v tahu v procentech [%]

Graf 02: Vliv teploty na maximální pevnost v tahu koncových ložisek hřídele igubal®.


igubal®	Provozní teplota
	Standard	HT verze
Dolní	-30 °C	-40 °C
Horní, dlouhodobá	+80 °C	+200 °C
Horní, krátkodobá	+120 °C	+240 °C

Tabulka 02: Teplotní limity pro ložiskové prvky igubal®

Označení závitu šroubu	Rozteč [mm]
M 2	0,40
M 3	0,50
M 4	0,70
M 5	0,80
M 6	1,00
M 8	1,25
M 10	1,50
M 10 F	1,25
M 12	1,75
M 12 F	1,25
M 14	2,00
M 16	2,00
M 16 F	1,50
M 18	1,50
M 20	1,50
M 20	2,50
M 22	1,50
M 24	2,00
M 27	2,00
M 30	2,00

Tabulka 03: Stoupání závitů koncových ložisek hřídele igubal®

Střední	Odpor
	Standard	HT verze
Alkoholy	+ to 0	+
Uhlovodíky	+	+
Tuky, oleje, bez přísad	+	+
Paliva	+	+
Ředěné kyseliny	0 to -	+ to 0
Silné kyseliny	-	+ až -
Zředěné zásady	+	+
Silné zásady	0	+

+ odolný   0 podmíněně odolný-    neodolný
Všechny údaje při pokojové teplotě [20 °C]

Tabulka 04: Chemická odolnost ložiskových prvků igubal®

Jmenovitý průměr [mm]	Tolerance
	Poklesy měření	Zavěšená měření
0 až 3	x,01	x,05
> 3 to 6	x,02	x,07
> 6 to 10	x,02	x,08
> 10 to 18	x,03	x,10
> 18 to 30	x,04	x,12
> 30 to 50	x,05	x,15

Tabulka 05: Tolerance vnitřního průměru kulových prvků

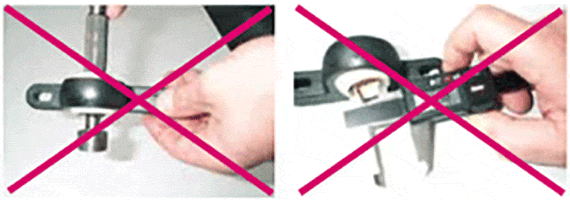

vlevo: nepřiměřený zkušební nástroj, příliš krátké měření
vpravo: špatný zkušební nástroj, skluz měření

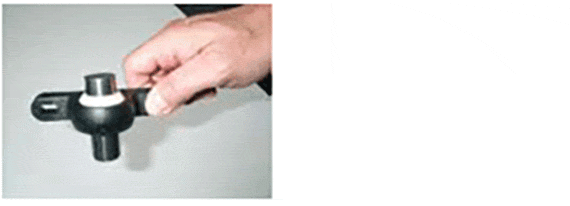

Testování tolerance s měřením

Oblasti použití:

Ložiskové prvky igubal® lze použít bez problémů i v náročných podmínkách. Ve vlhkých či mokrých prostředích jsou ložiska odolná proti korozi, proti slabým kyselinám a zásadám. Rozsah provozní teploty činí -40 °C až +200 °C. Odolnost vůči nečistotám a prachu je vynikající.

Ložiska řady igubal® lze použít bez těsnění, a to i v prostředích s extrémním znečištěním. To platí i pro jemný prach i hrubé nečistoty.


detekovatelný

Části kovového detekovatelného polymerového ložiska igubal® lze ověřovat na přítomnost cizích částic se všemi běžnými parametry použitými v technologii detekce kovu a tak zajistit zdravé potraviny.

Zatížení

Zatížitelnost bezúdržbových ložiskových prvků igubal® je při normální okolní teplotě velmi vysoká. Ložiskové prvky igubal® přejímají vysoké síly a zároveň váží pouze jednu pětinu běžného kovového ložiskového pláště. Plastový materiál dvojdílného ložiska může na rozdíl od oceli absorbovat vibrace, z čehož vyplývají vynikající tlumicí vlastnosti.

Přesto se musí u aplikací vzít v úvahu vlastnosti specifické pro plasty, jako jsou například závislost na teplotě a kreepové chování. Proto by se měla v konkrétních případech kontrolovat nosnost ložisek pro kloubové hlavice speciálním testem s vysokými konstantními zatíženími, s pomalými zatíženími a při vyšších teplotách.


Koeficienty povrchového tření a rychlosti

Důležitou předností bezúdržbových ložiskových prvků igubal® je fakt, že v kulovém pouzdru iglidur® W300 dochází přímo k rychlému rotačnímu pohybu upevněné hřídele. Předností tohoto plastového/ocelového kluzného ložiska je to, že vysokých rychlostí lze dosáhnout v suchém provozu. Při zvážení radiálního zatížení lze dosáhnout maximálních rotačních obvodových rychlostí do 0,5 m/s.

Úhlové pohyby kulového ložiska naproti tomu probíhají na kulovitém vnějším průměru kulového pouzdra.

Bezúdržbové ložiskové prvky igubal® nahodile umožňují lineární pohyby hřídele.

Provozní teploty

Ložiskové prvky igubal® se používají v teplotním rozmezí od -30 °C do +80 °C. Verzi HT lze při teplotě +200 °C používat nepřetržitě. Tabulka 02 ukazuje vliv teploty na únosnost ložiskových prvků igubal®.


Odolnost proti chemikáliím

Ložiskové pouzdro iglidur® W300 a plášť igumid G jsou odolné proti slabým zásadám, slabým kyselinám i proti palivům a všem typům lubrikantů. Absorpce vlhkosti u igubal® činí přibližně 1,3 % v běžných klimatických podmínkách. Limit nasycení ve vodě je 6,5 %. To je třeba brát v potaz podle vlivů prostředí. Verzi HT lze používat pro vyšší odolnost proti chemikáliím.


Radioaktivní záření

Samostavná ložiska igubal® jsou odolná proti radiačnímu záření až do intenzity 3 x 10² Gy.

Odolnost proti UV záření

Odolnost proti korozi ložiskových prvků igubal® je činí zvláště vhodnými pro venkovní použití. Ložiskové prvky igubal® jsou trvale odolné proti UV záření. Mírná změna zabarvení (tmavé) v důsledku UV záření a dalších povětrnostních vlivů neovlivňuje mechanické, elektrické ani tepelné vlastnosti.

Tolerance

Prvky ložisek igubal® mohou být použity s různými tolerancemi pro každou aplikaci. Jsou navržena s velkou vůlí ve standardním produktu, což umožňuje bezpečný provoz i při vysokých obvodových rychlostech. Vrtání vnitřního prstence má toleranci podle E10. Hřídele by měly mít tolerance mezi h6 a h9. Tolerance jsou uvedeny v tabulce. Kontaktujte nás v případě, že požadujete nižší nebo jiné nosné tolerance.
