Modulární systém dodávky energie pro revoluční vícevřetenový soustruh DMG Mori

Požadavky: Rotující dodávka energie do bubnu a šest lineárních energetických řetězů; dodáno jako předem smontované readychain řešení

Požadavky: Vysoké pojezdové rychlosti a zrychlení při vysoké přesnosti; nutnost bezpečného vedení velkého počtu kabelů v omezeném instalačním prostoru; modulární systém s jednoduchou údržbou

Odvětví: Strojírenství; vícevřetenový soustruh

Úspěch pro zákazníka: Rotační přívod energie v bubnu dokáže sledovat úhly otáčení až 540° a umožňuje zpětný poloměr ohybu RBR; řetězové systémy lze připojovat jednotlivě a vyznačují se snadnou údržbou a obsluhou, čímž zajišťují vysokou míru modularity a jednoduchou údržbu

Stroj MULTISPRINT od společnosti DMG MORI byl na největším světovém veletrhu obráběcích strojů EMO v Hannoveru představen jako revoluce ve strojírenství. Jedná se o první stroj, který kombinuje automatický vícevřetenový soustruh s technologií SWISSTYPE, přičemž každá pozice vřetena je vybavena osou Y. MULTISPRINT nastavuje nové standardy v oblasti produktivity a efektivity. Zákazník má k dispozici maximální flexibilitu při sériové výrobě součástí o průměru až 50 milimetrů.

Srdcem stroje je vřetenový buben se šesti vřeteny pro souběžné obrábění několika obrobků. Hlavní vřetena v bubnu mají pojezd až 180 milimetrů. Buben rychle a velmi přesně přesouvá obrobky do nástrojů. Jedno ze šesti vřeten potřebuje k přesunu do další polohy pouhých 0,65 sekundy. Aby se vřetena po dokončení obrábění v šesti stanicích vrátila do výchozí polohy, musí se buben otočit o 300° zpět. K tomu potřebuje zařízení, které váží přes tři metrické tuny, pouhou jednu sekundu. Tyče jsou vytlačovány z nakladače přes buben, aby se dostaly do polohy pro obrábění.

Když však výrobce stroje hledal vhodný systém dodávka energie, nezáleželo pouze na pojezdových rychlostech a zrychleních bubnu a na vysoké přesnosti. Jelikož byl pracovní prostor pro mechaniku za bubnem ponechán co nejširší, muselo řešení zajistit vedení velkého množství kabelů v relativně malém instalačním prostoru. V poslední době se pozornost soustředila na údržbu a servis. Řešení muselo být modulární, a tudíž snadno udržovatelné a přizpůsobitelné.

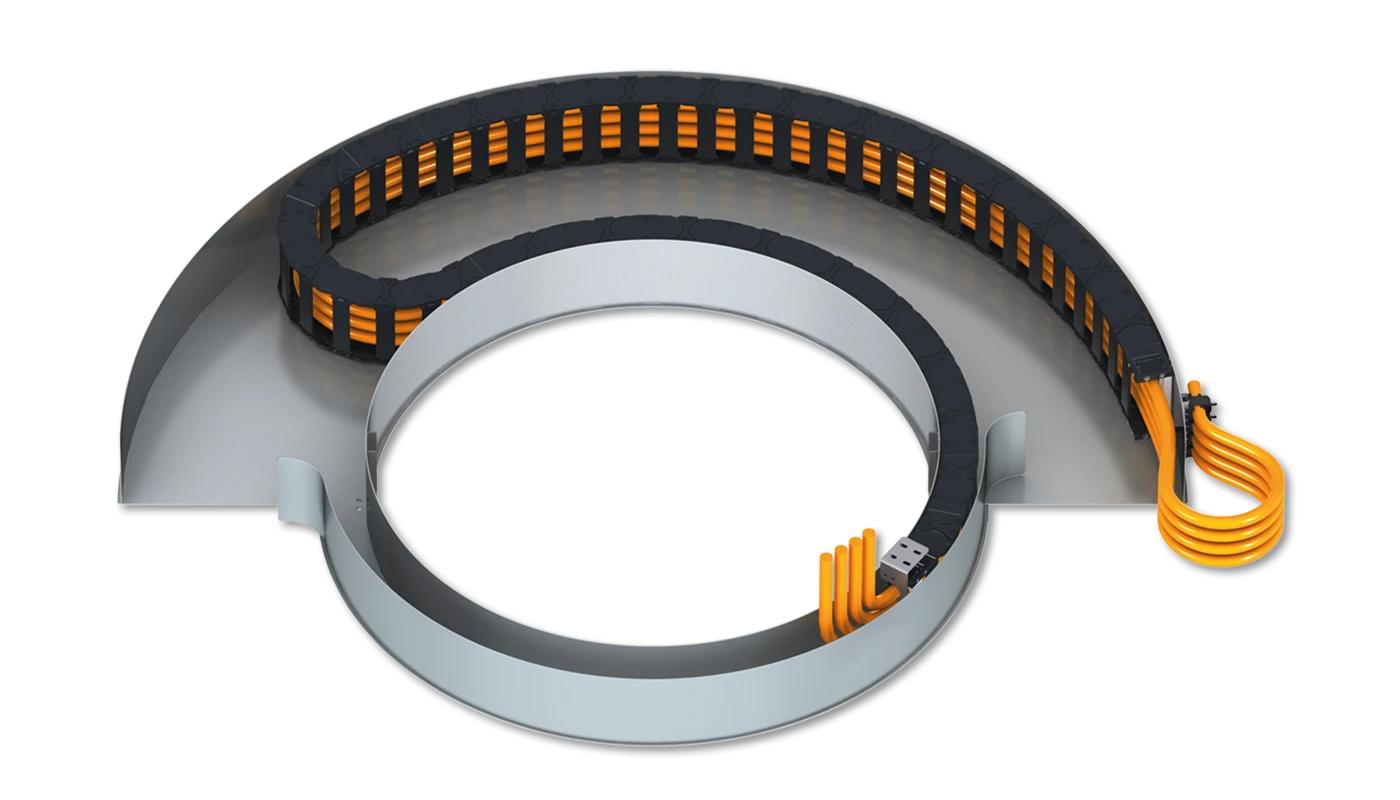

K zajištění otáčení bubnu byl použit jeden z našich rotačních systémů pro přivádění energie. Jedná se o systémy na míru určené pro rotační pohyby s energetickými řetězy, které se používají mimo jiné v obráběcích strojích a stavebních strojích. Standardní otočné moduly se skládají ze dvou kruhových vodicích prvků. Jeden díl vodicího žlabu je připevněn ke statickému dílu systému a druhý díl k rotujícímu dílu. Díky poloměru zpětného ohybu se energetické řetězy mohou pohybovat ve dvou směrech. Zde lze realizovat úhly otáčení až 540° v jedné rovině.

Buben v zařízení MULTISPRINT se skládá ze dvou rotačních systémů. Hadice jsou umístěny ve vnějším systému, zatímco ve vnitřním kruhu je vedeno 24 kabelů – po dvanácti kabelech pro enkodéry a servo kabely. Každý ze šesti namontovaných lineárních řetězů pojme dva kabely snímače a dva servokabely. Jeden ze servokabelů zajišťuje napájení pro lineární pohyby hlavních vřeten v bubnu a druhý pohání motor vřetena.

Při vývoji byl kladen velký důraz na modularitu jednotlivých komponent. Lineární řetězové systémy lze připojovat jednotlivě a vyznačují se snadnou údržbou a obráběním. A plechové díly, které jsme navrhli pro připevnění ke stroji, se skládají z několika částí. Díky tomu je manipulace s readychainem u zákazníka snazší a lze jej lépe využít v našem závodě. Toto řešení tedy splňuje všechny požadavky na snadnou montáž. A konečně i řetězy a kabely(CF27, CF270 a CF111) z kompletně předem smontovaného readychain® solution si poradí i s relativně malým instalačním prostorem stroje.
