Tichý a bezporuchový plastový energetický řetěz v kontejnerovém nakládacím jeřábu

Protože tento jeřáb STS pracuje samostatně, byl instalován mimořádně bezporuchový energetický řetěz.

Zvláštním požadavkem při konstrukci tohoto jeřábu bylo snížení hlučnosti, protože přístav se nachází v bezprostřední blízkosti obytné oblasti. Dále bylo třeba zaručit dlouhou životnost energetického zdroje, a tedy spolehlivost, protože v této lokalitě není k dispozici žádný jiný jeřáb. Je zde použit náš systém energetického řetězce P4, který pracuje obzvláště hladce, a tudíž tiše.

Profil

  • Co bylo potřeba: Profilový válec e-chain P4
  • Požadavky: Protože se přístav nachází v blízkosti obytné čtvrti, bylo zapotřebí tichého elektronického řetězu. Jelikož se jedná o jediný nakládací jeřáb v přístavu, muselo být vedení kabelů také naprosto bezporuchové.
  • Odvětví: Výroba, zpracování a distribuce: Jeřáby:
  • Úspěch pro zákazníka: Konstrukce umožňuje tiché odvalování řetězu, přičemž potřebná hnací síla e-řetězu se snížila na méně než 25 %.

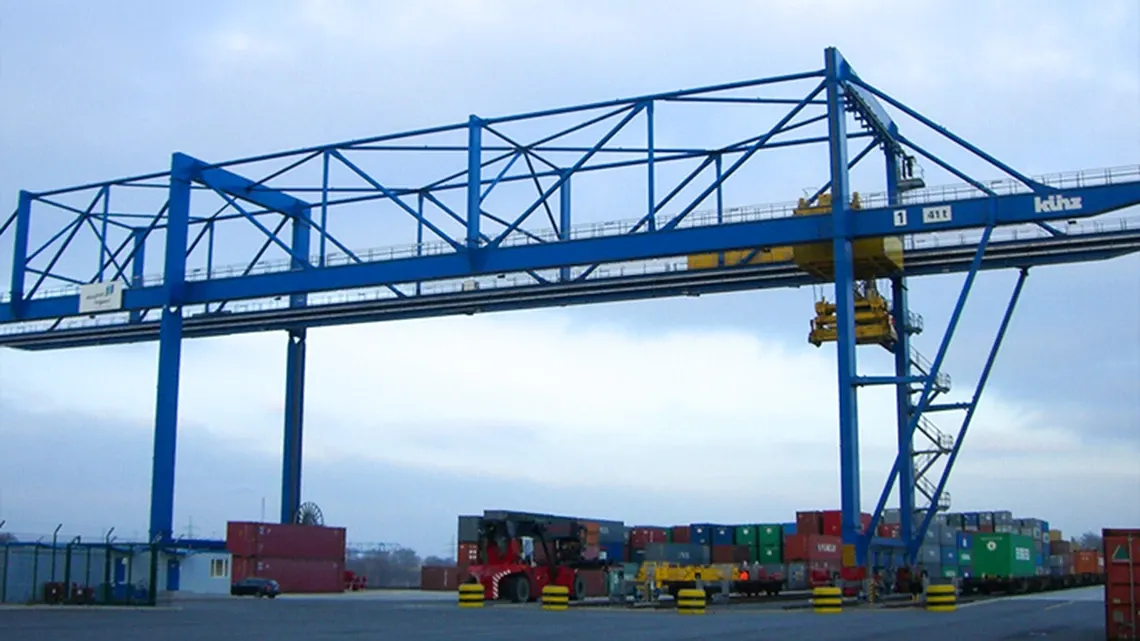

Jeřáb pro nakládání kontejnerů

Jeřáb pro nakládání kontejnerů se nachází v blízkosti obytné zóny. Bylo proto nutné najít tichou kabelovou trasu.

Brožura s případovou studií: Robustní a inteligentní

Robustní a inteligentní - Jak digitálně propojené energetické řetězce posilují jeřáby STS v rotterdamském přístavu

Případová studie zdarma ke staženíTatopřípadová studie přehledně popisuje, jak společnost EMO B.V. dokázala na svých jeřábech STS s řetězy igus pro jeřáby® dosáhnout ujetí více než 375 000 km.

Přejděte na soubor PDF ke stažení

Problém

Tato aplikace společnosti Hans Künz GmbH se týká velkého nakládacího jeřábu v rakouském přístavu pro nakládání kontejnerů pro lodě, vlaky a nákladní automobily.
Provozovatelé systému se však při realizaci energetického a kabelového vedení vozíku potýkali se zvláštními překážkami, protože přístav se nachází v blízkosti hustě obydlené obytné oblasti. Vzhledem k souvisejícím zvláštním požadavkům na ochranu před hlukem nesměla hladina hluku celého systému překročit 78 dBA. Další požadavky na vedení kabelů se týkaly robustnosti a absolutní spolehlivosti systému, protože zde nebyl druhý jeřáb pro manipulaci s kontejnery. Porucha jeřábu by proto vedla přímo k poruše celého terminálu.

Řešení

Vysoké nároky na ochranu proti hluku a spolehlivost vedly provozovatele zařízení k tomu, aby se zaměřili na naše plastové energetické řetězy. Dnes se v terminálu používá naše řešení energetických řetězů P4. Systém je vhodný zejména pro vysoké hmotnosti kabelů a dlouhé dráhy pojezdu, které jsou běžné zejména při stavbě jeřábů. Konstrukce umožňuje tiché odvalování řetězu, přičemž válečky horního chodu procházejí válečky chodu dolního. Snížením potřebné hnací síly e-řetězu na méně než 25 % se výrazně usnadňuje pohyb řetězu. Rychlost pojezdu vozíku v aplikaci 2,5 metru za sekundu proto nepředstavuje pro systém řetězu, který ujede 113 metrů, žádný problém.
Kromě systému energetického řetězu jsme dodali také celé kabely chainflex předem smontované a vybavené konektory, stejně jako žlab, ve kterém se řetěz pohybuje.

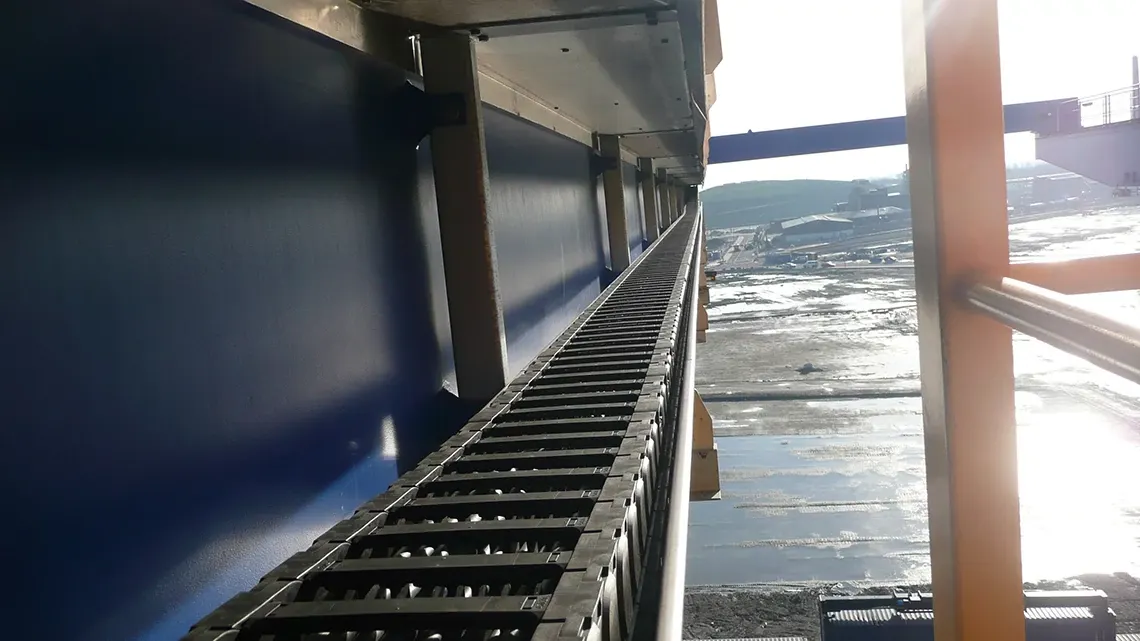

Energetický řetěz

Energetický řetěz P4 je tichý a snižuje potřebnou hnací sílu na méně než 25 %.
