iglidur® L350 – materiálová data

Tabulka dat materiálů

Obecné specifikace	Jednotka	iglidur® L350	Testovací metoda
Hustota	g/cm³	1,54
Barva		tmavě šedá
Max. absorpce vlhkosti při 23 °C/50 % r. v.	% hmotnosti	0,4	DIN 53495
Max. celková absorpce vlhkosti	% hmotnosti	1,4
Koeficient tření, dynamický vůči oceli	µ	0,07 – 0,18
pv hodnota, max. (za sucha)	MPa x m/s	3,00
Mechanické vlastnosti
Modul pružnosti	MPa	15.882	DIN 53457
Mez pevnosti v ohybu při +20 °C	MPa	210	DIN 53452
pevnost v tlaku	MPa	210
Doporučený max. povrchový tlak (20 °C)	MPa	59
Tvrdost dle Shorea		80	DIN 53505
Fyzikální a tepelné vlastnosti
Max. dlouhodobě působící teplota	°C	+180
Max. krátkodobě působící teplota	°C	+210
Min. teplota	°C	-100
Tepelná vodivost	[W/m x K]	0,61	ASTM C 177
Koeficient tepelné roztažnosti (při 23 °C)	[K^-1 x 10^-5]	7	DIN 53752
Elektrické vlastnosti
Specifická hodnota odporu	Ωcm	> 10⁵	DIN IEC 93
povrchový odpor	Ω	> 10⁵	DIN 53482

Tabulka 01: Tabulka materiálů iglidur® L350

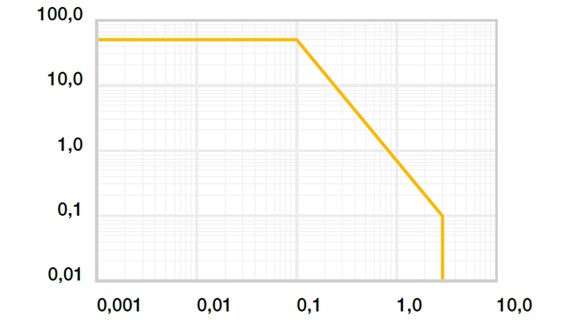

Diagram 01: Povolené hodnoty pv pro iglidur® L350

pv hodnoty materiálu iglidur® L350

S iglidur L350 je nyní k dispozici další samomazný a bezúdržbový materiál, který je určen pro trvale vysoké rychlosti. Díky nízké tepelné roztažnosti a nízké absorpci vlhkosti lze kluzná ložiska využít v aplikacích s minimálním požadavkem na vůle. Materiál iglidur® L350 je zvláště vhodný pro použití ve ventilátorech, dmychadlech nebo elektromotorech – a náklady jsou také nižší.

Diagram 01: Povolené hodnoty pv pro kluzná ložiska iglidur® L350 s tloušťkou stěny 1 mm vůči oceli při provozu na sucho a teplotě +20 °C, zalisováno v oceli

X = povrchová rychlost [m/s], Y = zatížení [MPa]

Médium	Odolnost
Alkohol	+
Uhlovodíky	+ do 0
Mazací tuky a oleje bez aditiv	+
Paliva	+
Ředěné kyseliny	+
Silné kyseliny	+
Ředěné zásady	+
Silné zásady	+

Tabulka 02: Odolnost materiálu iglidur® L350 při pokojové teplotě [+20°C]
+ odolné 0 omezená odolnost - není odolné

Elektrické vlastnosti

Specifická hodnota odporu	> 10⁵ Ωcm
povrchový odpor	> 10⁵ Ω

Tabulka 03: Elektrické vlastnosti materiálu iglidur® L350

Absorpce vlhkosti

Velmi nízká absorpce vlhkosti 0,4 % hmotnosti při standardních klimatických podmínkách a 1,4 % hmotnosti při maximální absorpci vody také umožňuje nepřetržitý provoz při vysoké vlhkosti nebo v kapalném médiu.

Vakuum

Ve vakuu uvolňují kluzná ložiska vlhkost ve formě par. Vzhledem k nízké absorpci vlhkosti je možné použít tato kluzná ložiska ve vakuu.

Odolnost proti radiaci

Kluzná ložiska z materiálu iglidur® L350 jsou odolná vůči radioaktivnímu záření do intenzity 2 × 10² Gy. Vyšší dávky záření mohou mít za následek významné snížení mechanických vlastností.

Odolnost proti UV záření

Materiálové vlastnosti kluzných ložisek iglidur® L350 se nemění ani při expozici UV záření ani při působení ostatních povětrnostních vlivů.

Mechanické vlastnosti

S rostoucí teplotou se pevnost v tlaku kluzných ložisek iglidur® L350 snižuje. Diagram 02 znázorňuje tento inverzní vztah. Doporučený maximální povrchový tlak je pouze jeden z technických parametrů. A proto z toho nelze vyvozovat žádné závěry týkající se tribologických vlastností.

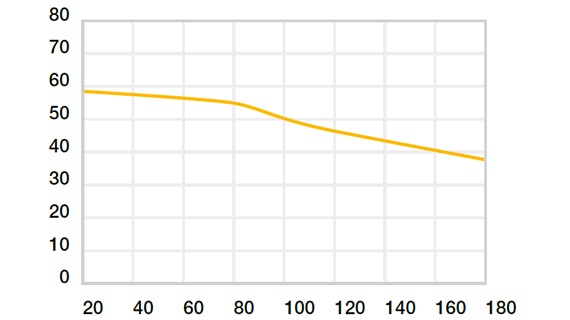

Maximální doporučený povrchový tlak v závislosti na teplotě (59 MPa při +20°C)

Diagram 02: Doporučený maximální povrchový tlak v závislosti na teplotě (59 MPa při +20 °C)

X = teplota [°C], Y = zatížení [MPa]

Deformace vlivem zatížení a teploty

Diagram 03 znázorňuje elastickou deformaci materiálu iglidur® L350 při různých zatíženích. Při maximálním doporučeném povrchovém tlaku 59 MPa je deformace při pokojové teplotě menší než 2,5 %. Pružná deformace je až do této hodnoty zanedbatelná. Nicméně deformace je také závislá na době cyklu.

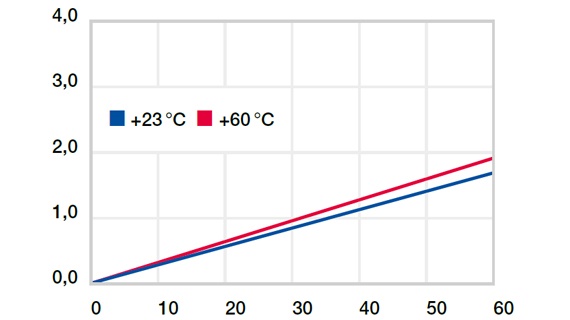

Diagram 03: Deformace vlivem tlaku a teploty

X = zatížení [MPa], Y = deformace [%]

Maximální rychlost

m/s	Rotace	Oscilace	lineární
Trvale	3,0	1,5	4,0
Krátkodobá	4,0	3,0	6,0

Tabulka 04: Max. povrchová rychlost iglidur® L350

Povolené povrchové rychlosti

Materiál iglidur® L350 byl vyvinut speciálně pro vysoké povrchové rychlosti
s malým zatížením. Vysoká
teplotní odolnost materiálu iglidur® L350 výrazně zvyšuje teplotní
omezení vlivem oteplení
ložiska v provozu. Extrémně
nízké opotřebení navíc umožňuje rychlé dosažení dlouhých kluzných vzdáleností
v případě vysokých obvodových rychlostí. Maximální
rychlosti jsou uvedeny ve vedlejší tabulce.

iglidur® L350	Aplikační teplota
Minimální	- 100 °C
Max. dlouhodobá	+ 180 °C
Maximum, krátkodobě	+ 210 °C
Kromě toho zajistěte axiální jištění z	+ 140 °C

Tabulka 05: Teplotní limity pro materiál iglidur® L350

Teploty

Krátkodobě lze kluzná ložiska iglidur® L350 používat až při teplotách +210 °C. Mějte na paměti, že při teplotách nad +140 °C se doporučuje mechanické zajištění ložiska. Vyšší teploty mohou mít za následek ztrátu předpětí vlivem zalisování a volný pohyb ložiska v otvoru.

Koeficienty tření v závislosti na rychlosti

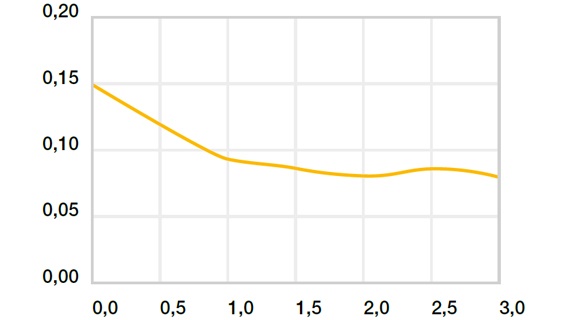

Diagram 04: Koeficient tření v závislosti na povrchové rychlosti, p = 0,75 MPa

X = povrchová rychlost [m/s] Y = koeficient tření μ

Tření a opotřebení

Velmi nízký koeficient tření zůstává zachován i při vysokých rychlostech. Diagram 04 znázorňuje tento vztah na ocelové hřídeli při povrchovém tlaku 0,75 MPa.

iglidur® A300	Suchý provoz	Maziva	Olej	Voda
C. o. F. µ	0,07 - 0,18	0,06	0,04	0,03

Tabulka 06: Koeficienty tření pro iglidur® A350 proti oceli (Ra = 1 µm, 50 HRC)

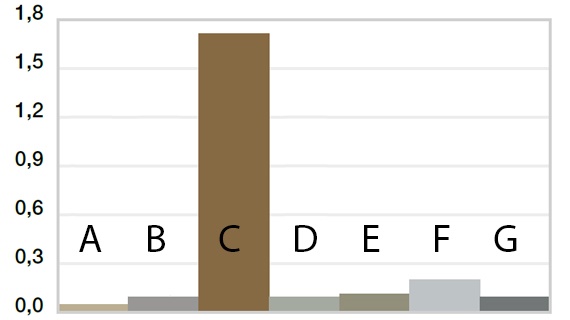

Diagram 05: Opotřebení, rotační pohyb s různými materiály hřídelí, p = 1 MPa, v = 0,3 m/s

Y= zatížení [μm/km]

materiály hřídelí

Diagram 05 porovnává opotřebení sintrovaného ložiska s kluzným ložiskem z iglidur® L500 a L350. Při povrchové rychlosti nad 1,5 m/s se opotřebení sintrovaného ložiska zvyšuje exponenciálně, zatímco opotřebení kluzných ložisek iglidur® zůstává až do rychlosti 3 m/s téměř stejné.

A = tvrdě eloxovaný hliník
B = automatová ocel
C = Cf53
D = Cf53, tvrdě chromovaná ocel
E = St37
F = V2A
G = X90

Materiály hřídele

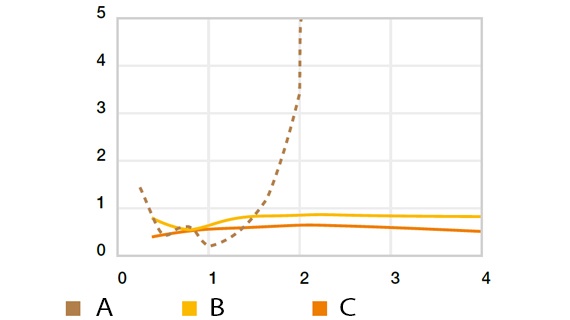

Opotřebení pro rotační pohyb na oceli Cf53, p = 0,25 MPa, T = +23 °C

Diagram 06: Rotační opotřebení proti materiálu Cf53, p = 0,25 MPa, T = +23°C

X = povrchová rychlost, [m/s], Y = rychlost opotřebení [μm/km]
A = sintrované ložisko, B = iglidur® L350, C = iglidur® L500

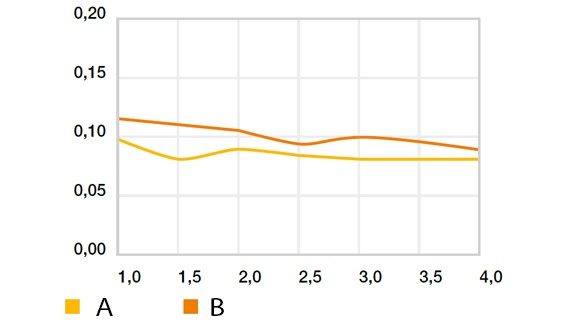

Diagram 07: Koeficient tření pro rotační pohyb – "Vysoká rychlost" proti oceli Cf53, p = 1 MPa (až na iglidur® L250), T = +23°C

X = povrchová rychlost [m/s], Y = koeficient tření [μ]
A = iglidur® L350, B = iglidur® L500

Průměr d1 [mm]	Hřídel h9 [mm]	iglidur® A350 F10 [mm]	Pouzdro H7 [mm]
až 3	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3 až 6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 6 až 10	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 10 až 18	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 18 až 30	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 30 až 50	+0,000 +0,025	+0,025 +0,125	–0,062 +0,000
> 50 až 80	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 80 až 120	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 až 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Tabulka 07: Důležité tolerance kluzných ložisek dle normy ISO 3547-1 po zalisování

Montážní tolerance

Kluzná ložiska iglidur® L350 jsou standardní ložiska pro hřídele s tolerancí h (doporučené minimum h9). Kluzná ložiska jsou určena pro zalisování do obrobených otvorů v toleranci H7. Po montáži do krytu se jmenovitou velikostí se vnitřní průměr kluzného ložiska automaticky zmenší na toleranci F10. Konkrétní tolerance rozměrů se liší v závislosti na tloušťce stěny (viz tabulka produktové řady).
