Nová generace – nový twisterchain® – robustní, tichý, pro vysoká zatížení
Nová generace kruhových řetězů twisterchain new umožňuje výrazně hladší chod spolu s vyšší stabilitou. Řetěz twisterchain new má modulární konstrukci pro šířku, výšku a poloměr a tím pádem nabízí velmi pružné využití v aplikacích, kde jsou vyžadovány rotační pohyby až do 540° a více, ale také v robustních řešeních.
- Pevnější; možnost vyšších hmotností plnění
- O 25 % nižší hmotnost než u předcházejícího řetězu twisterchain
- Rotační rychlosti až 1m/s a více
- Rotační a spirálové pohyby až 540°
- Vysoce dynamické a s hladším chodem (s novým žlabem)
- Hladký vnitřní povrch šetrný ke kabelům
- Otevíratelné příčky podél vnitřního poloměru
- Úspěšně testováno více než 1 milionem cyklů v laboratoři igus® (03/2010)
Typická odvětví a aplikace
- Roboty, manipulační mechanismy
- Balicí stroje
- Sklářské stroje
- Všeobecné strojírenství apod.

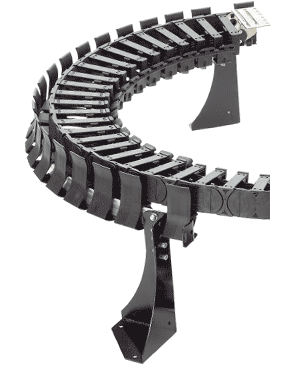

twisterchainnew pro krouživé pohyby až do 540°, otevíratelné příčníky na vnitřním poloměru
Střední článek optimalizovaný pro kabely zvyšuje stabilitu nového řetězu twisterchain. Zároveň slouží jako vnitřní dělicí příčka a rozděluje plnicí prostor na dvě komory.
Poznámky k designu twisterchainnew.
Vytváření kompletních 3D modelů twisterchain
Nová generace vodicích žlabů twisterchain – kratší montážní doba, úspora nákladů – zvýšení životnosti!
Podpůrné vybavení pro různé typy robotů. Zjednodušené objednávání kompletních systémů.
Řada TC32
Vnitřní výška Hi: 21 mm
Vnitřní šířka Bi: 15–125 mm
Poloměr ohybu R: 35–180 mm
Rozteč: 33,3 mm
Řada TC42
Vnitřní výška Hi: 21 mm
Vnitřní šířka Bi: 15–125 mm
Poloměr ohybu R: 35–180 mm
Rozteč: 33,3 mm
Řada TC56
Vnitřní výška Hi: 21 mm
Vnitřní šířka Bi: 15–125 mm
Poloměr ohybu R: 35–180 mm
Rozteč: 33,3 mm
Nový vodicí žlab twisterchain minimalizuje předchozí uspořádání, které spotřebovávalo čas. Doba montáže se snížila z 6 h na 2 h. Se snižujícími se hladinami hluku lze zvýšit rychlost pojezdu díky téměř celoplastové konstrukci.
Možné jsou krouživé pohyby až do 540° (se speciálními montážními díly)
Klasifikace UL94-V0 na vyžádání
Nový systém vodicího žlabu - k dispozici je typ 01
