Lehká konzolová osa

Konzolové osy drylin jsou vhodné pro širokou škálu polohovacích a seřizovacích úloh a vyznačují se nízkou hmotností a spolehlivostí provozu, díky čemuž jsou ideální pro vertikální aplikace. Je-li systém poháněn ozubenou lištou, snižuje se hmota, která se pohybuje. Z hlediska úspory energie je přenos výkonu na ozubený hřeben až o 30 % cenově výhodné než přenos pomocí řemenu. Kromě toho je možné připojit manipulátory, které slouží ke zvedání a přenášení dílů.

Benefity pro vás:

Vysoká, konstantní tuhost osy bez ohledu na délku zdvihu
Vysoká přesnost
Možnost vysokých rychlostí
Libovolně volitelná instalační poloha
Možnost dlouhých pojezdů

Lineární osy s pohonem stojanu a pastorku

Rozšiřitelná lineární forma s nekonečným ozubeným převodem EGW

Řešení pro dlouhé pojezd
Prvky s ozubenou tyčí a pastorkem, modulárně (nekonečně) rozšiřitelné
Pro aplikace > 2 000 mm
Je možné současně provozovat několik lineárních vozíků nezávisle na sobě

Doplňující informace

Osa manipulátoru se stojanem drylin® GRQ

Lehká osa drylin GRQ pro aplikace pick-and-place

Ozubený, tvrděeloxovaný, korozivzdorný čtvercový dutý průřez
Možnost zatížení až 500 g s rychlostí až 0,7 m/s
Pohon: krokový motor NEMA11 s převodovým kolem
Nízká hmotnost, rychlý, kompaktní a samomazné

Koupit osu drylin GRQ

Dynamická osa Z drylin GRW

Přímý přenos síly pomocí ozubený hřeben
Kompaktní struktura
Pro zatížení až 10 N
Kombinace materiálů: hliníkový profil / plast ozubený hřeben
Dostupné příslušenství
Dostupné s motorem

Koupit osu Z drylin GRW

Lehká osa Z drylin GRR

Lehká osa Z (1,45 kg) pro zdvihy do 500 mm
Vyrobeno z hliníku a plastu
Ideální pro lineární roboty
Dynamická hmotnost pouze 0,9 kg umožňuje rychlý provoz
K dispozici jsou také větší provedení s délkou zdvihu až 1000 mm a zatížení až 100 N

Koupit osu Z drylin GRR

Pro víceosé lineární roboty

Pro zkušební a měřicí zařízení

Pro aplikace typu pick-and-place

Lineární pohon se stojanem: výhody a nevýhody

Kdy použít?

Aplikace pick & place s vysokou dynamikou
Pro kompaktní strukturu aplikace
Jako osa Z ve víceosových portálech

Kdy nepoužít?

Vysoká zatížení
Samosvornost
Oblasti použití s velkým množstvím nečistot

Konstrukce osy ozubeného hřebenu igus (osa Z)

1. Přímý přenos síly pomocí ozubený hřeben

2. Torzní pevnost díky hliníkovým dutým hřídelím drylin AWMR

3. Provoz bez nutnosti mazání a údržby díky vložkám drylin R

4. Rychlý chod díky dynamické hmotnosti (0,9 kg)

Konzolová osa s pohonem ozubeného řemene

Konzolový pohon drylin ZAW-1040 je vybavena trvale namontovanou pohonnou jednotkou. Je samomazné, nízká hmotnost a vhodné pro vysoké zrychlení.

konzolový pohon ZAW-1040

Automatizace pomocí krokových motorů, stejnosměrných motorů a elektrických/BLDC motorů

Společnost igus nabízí pro lineární osy a manipulační systémy obecně širokou škálu elektromotorů. Hybridní krokové nebo stejnosměrné motory se používají v pohonu vodicího šroubu, ozubeného řemene, stojanu a pastorku. Elektromotory uzavírají nabídku společnosti igus v oblasti automatizace. Celé manipulační systémy lze obecně konfigurovat v kombinaci s výsuvnými osami a lineárními osami s ozubeným hřebenem a pastorkem.

Více informací o elektromotorech

Osy ozubených řemenů připravené k připojení

Více informací o elektromotorech

Příklady použití u zákazníků

Automatická příprava vzorků

Tento stroj má za úkol připravovat vzorky v oblasti stopové analýzy. Cílem by mělo být použití srovnatelných skleněných nádob a chemických látek jako v podobných ručních strojích. Zakázku dostala společnost igus, jelikož všechny použité komponenty, například osa stojanu GRW, zaujaly absolutní odolností proti chemikáliím a nečistotám.

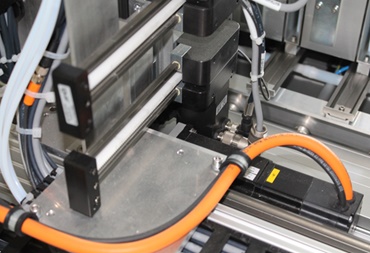

Osa stojanu drylin GRW zajišťuje potřebnou přesnost

Osa stojanu drylin GRW v oblasti přípravy vzorků

Optimální využití instalačního prostoru v závodu na plnění lahví

Bezúdržbový lineární robot společnosti igus se používá v rámci řešení automatizace v oblasti komplexní manipulace s kapalinami, které bylo vyvinuto na míru společnosti M2-Automation. Kromě robustnosti se lineární robot vyznačuje také cenovou efektivitou. Stojany drylin GRQ se používají v dávkovačích jako osy Z vedle volitelně upínatelných držáků bezdotykových spínačů a samoseřizovacích kluzných ložisek. Zajišťují maximální přesnost práce po dobu provozu.

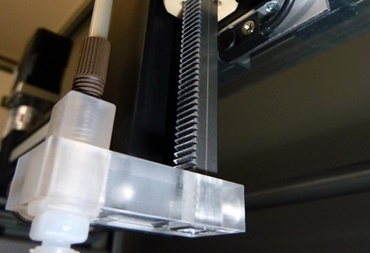

Osy stojanů drylin GRQ zaujmou i jako dávkovací osy
