Kabel robota <br>pro 3D pohyb

chainflex® CFROBOT

Torzní lana pro použití v trojrozměrných aplikacích s vysokým podílem kroucení.

Stále složitější pohybové sekvence v průmyslových aplikacích vyžadují kabely odolné proti zkroucení a/nebo trojrozměrně pohyblivé kabely s životností podobnou životnosti klasických kabelů chainflex®. Například pohybující se rameno robota vytváří v kabelu robota velké ohybové, odstředivé a torzní síly. Kabely pro roboty chainflex® od společnosti igus® GmbH jsou speciálně navrženy a testovány pro tato speciální namáhání.

K dispozici je široká škála kabelů chainflex® CFROBOT odolných proti zkroucení, jako jsou stíněné jednožilové kabely, motorové kabely, servokabely, kabely měřicích systémů, sběrnicové kabely a také hybridní a řídicí kabely. Na rozdíl od běžných opletených měděných stínění se u kabelů CFROBOT obecně používá pocínovaný měděný kryt stínění odolný proti zkroucení.

Přejděte přímo do online obchodu

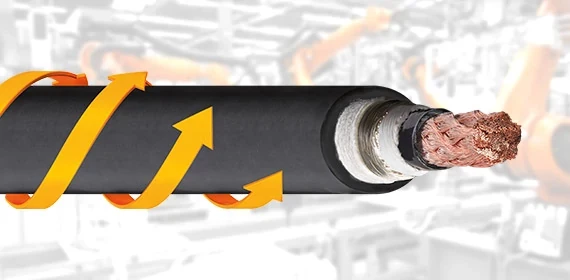

Speciální konstrukce a specifikace kabelu pro roboty chainflex®

chrobot s torzí

Kromě vysokého střídavého ohybového zatížení musí jádro, žilové konstrukce, stínění a materiály pláště kompenzovat také změny průměru kabelu způsobené torzními pohyby. K tomuto účelu se používají výplňové prvky, které mohou absorbovat síly, jako je kroucení. K tomuto účelu se používají prvky z PTFE a vlákna z hedvábí.

Toto "mechanické namáhání" se výrazně liší mezi kabelem v lineárním systému e-chain® a kabelem, který je vystaven ohybovým, torzním a odstředivým silám. To obvykle nelze předem určit. Pro tento účel byla vyvinuta zkušební norma igus® " Torsion test". Tato norma umožňuje reprodukovatelné vyhodnocení na základě smysluplných výsledků zkoušek. Všechny kabely CFROBOT jsou testovány v krutu nejméně 5 milionkrát s pevnou bodovou vzdáleností jeden metr.

Torzní zkouška CFROBOT8 s více než 15 miliony cyklů
CFRONOT

kabely chainflex pro náročné robotické aplikace

Společnost Wandres GmbH se specializuje na vývoj a výrobu kartáčovacích a vzduchových čisticích systémů. Bezpečné a pečlivé odstranění prachu, vláken a nejmenších částic na povrchu je nezbytným předpokladem mnoha výrobních procesů pro výrobu vysoce kvalitních výrobků. Aby byly šestiosé roboty chráněny před mechanickým poškozením, byly kabely robotů vybaveny ochrannými hadicemi dodávanými z výroby. Ty však nevydržely nepřetržitý provoz a jsou trvale potrhané nebo roztřepené, což způsobilo zastavení celého testovacího zařízení.

  • Víceosé roboty
    • Aplikace Loxin

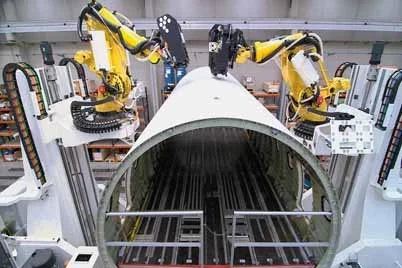

    Nýtovací roboty při konstrukci trupů letadel

    V této aplikaci se dva roboti pohybují do stran a nad trupem letadla jako dokonale nacvičený taneční pár.

    Každý robot pracuje z volně pohyblivé plošiny a s milimetrovou přesností vykonává práci ve výšce několika metrů.

  • Přejít na příklad aplikace

    • Robot dress pack triflex® R readychain®

    Balení šatů Robot ready made up

    Dlouhá životnost komponent a krátké prostoje jsou ve výrobních podnicích nejvyššími prioritami. S oblékacím robotem triflex® R readychain®, se obojí spojuje a optimálně využívá. Vyvineme pro vás systém dress pack na míru, který se skládá z konstrukčních sad "" triflex® R, konektorů chainflex® a igus®:

    • Snižte náklady na skladování kabelů, e-chain® a konektorů.
    • Zkrácení doby průchodnosti na polovinu
    • Pružně reagujte na výkyvy objednávek
    • Minimalizujte prostoje strojů
    • Snížit počet dodavatelů a objednávek
    Přehled systémů readychain® Robotické hadicové soupravy
