Odolná, bezúdržbová kluzná a lineární ložiska pro výrobní stroje

• Co bylo potřeba: Kluzné ložisko iglidur J, kluzné ložisko iglidur G, lineární kluzná ložiska řady RJM/RJMP, lineární kluzné ložisko řady drylin T, modul vodicího šroubu drylin řady SLWE-PL a drylin W-1660.
• Požadavky: Vysoké výrobní rychlosti s dynamickými a krátkými zdvihy vyžadovaly ložiska s dobrými hodnotami opotřebení a odolnými materiály. Vlasy a prach v systému vyžadovaly řešení bez mazání.
• Industry: Strojírenství
• Úspěch pro zákazníka: Společnost Wöhler Brush Tech GmbH nakupuje materiál iglidur v různých typech materiálů pro lineární a kluzná ložiska. Specialista těží z bezmazného a bezúdržbového provozu ložisek. Optimalizované koeficienty tření ložisek se zabudovaným mazivem umožňují dlouhou životnost.

Výrobní stroje s vysokými požadavky na ložiska
Výrobní stroje společnosti Wöhler Brush Tech GmbH mohou pracovat i při vysokých rychlostech, pokud to zákazník vyžaduje. Se systémem, který vyrábí 60 plochých kartáčů za minutu, drží Wöhler neoficiální světový rekord ve výkonnosti výroby kartáčů. Kdo vidí takový stroj v provozu, všimne si dvou věcí: Za prvé, výroba kartáčů vyžaduje řadu koordinovaných pohybů, z nichž mnohé jsou velmi dynamické a mají krátké tahy. Při výběru ložisek pro tyto pohyby byly požadovány nejen robustní, ale také odolné materiály. Za druhé, vlasy a prach z ostříhaných štětin také zanášejí ložisková místa. Ořezávání a vyhlazování štětin je věnován celý pracovní krok stroje. S mazivem mají štětiny tendenci přilnout. Začalo intenzivní hledání trvanlivého řešení bez nutnosti údržby a mazání.

Řešení: kluzná ložiska iglidur a lineární ložiska drylin
Konstruktéři společnosti Wöhler učinili pro své stroje zásadní rozhodnutí. U mnoha různých rotačních a lineárních ložiskových uspořádání nyní používají kluzná ložiska řady iglidur a lineární ložiska řady drylin z vysoce výkonných polymerů.

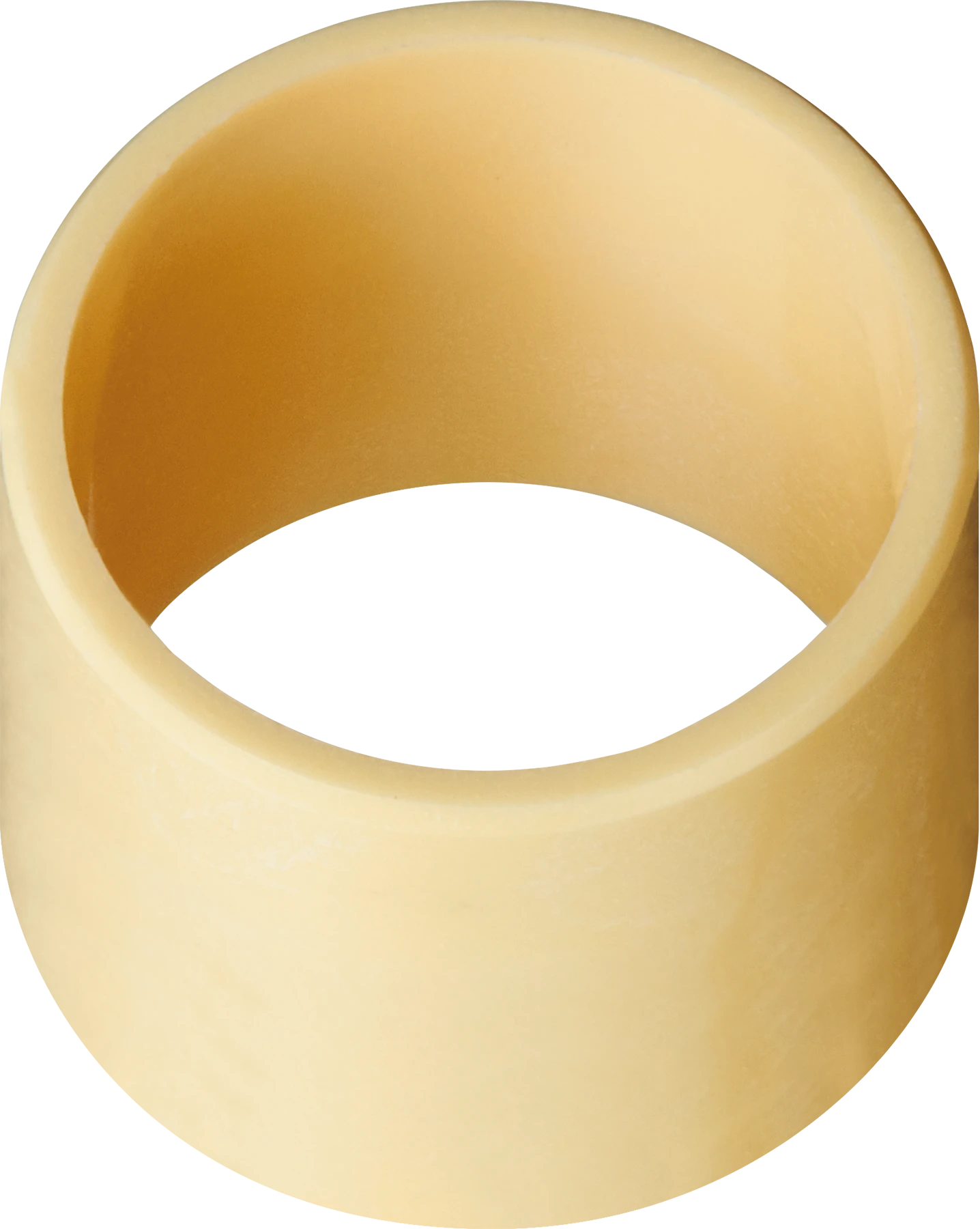

" V případě materiálů ložiskových řad sází společnost Wähler na materiál iglidur J a univerzální "iglidur G(více informací o materiálech iglidur najdete zde). Tento materiál je totiž univerzálně vhodný pro střední až vysoké zatížení, střední povrchové rychlosti a střední teploty. Společnost Wöhler má tendenci používat iglidur J pro lineární ložiska a iglidur G pro rotační a otočné pohyby.

Jak kluzná, tak lineární ložiska jsou navzdory řeznému prachu bezúdržbová a není nutná žádná preventivní údržba. To je dáno schopností ložiskových materiálů pracovat zcela nasucho, což nevyžaduje žádné externí přidávání maziv. Absence mazání také znamená, že prach vznikající při řezání a hlazení štětin nemůže ulpívat, nedochází k přilepení ložiskových bodů a prach lze jednoduše vysát.

Tyčové zásoby se osvědčují i v praxi.

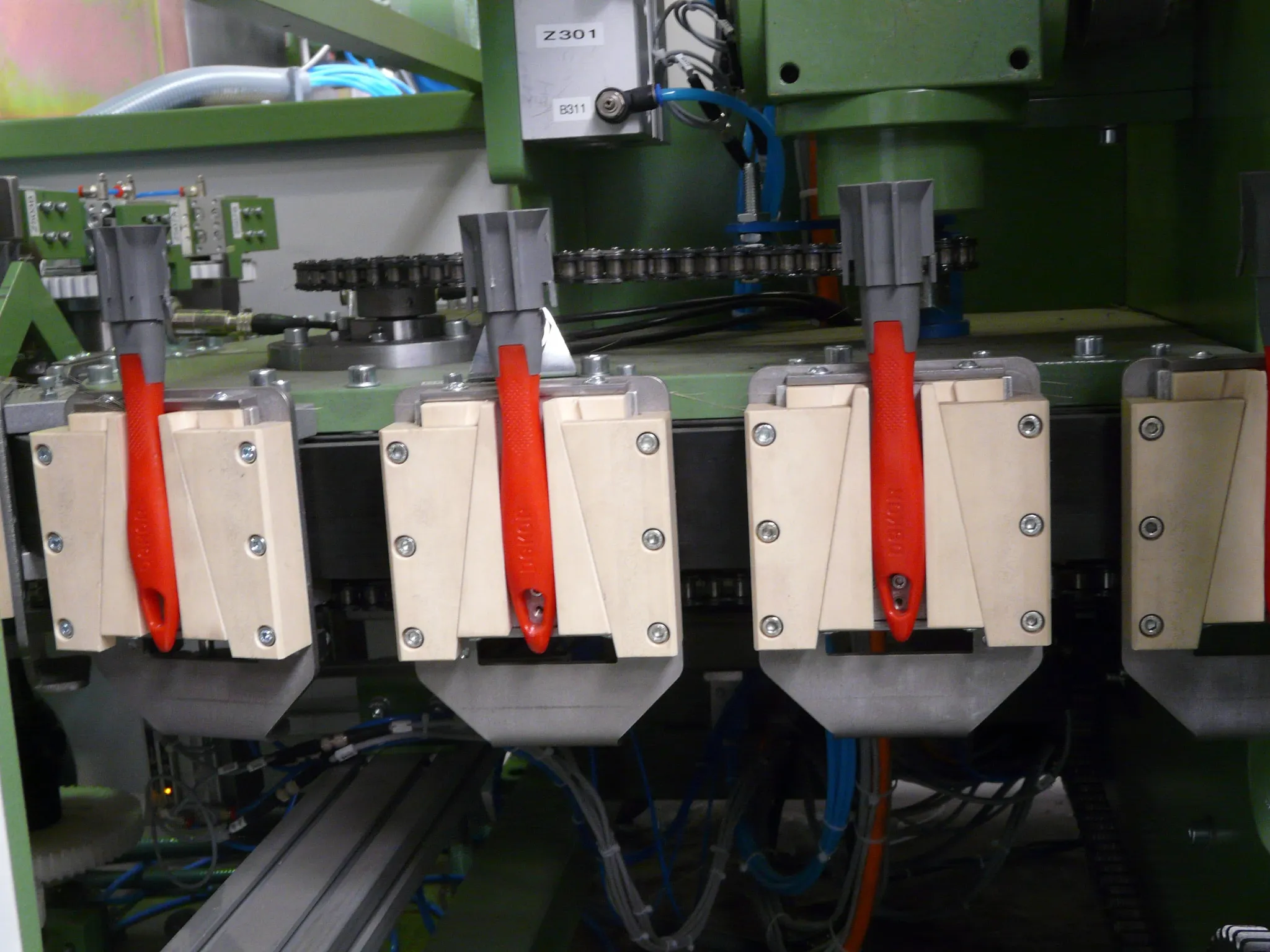

Kromě ložiskových výrobků iglidur a drylin používá společnost Wöhler Brush Tech GmbH také tyčový materiál. Například na stroji FP 900 B je na centrálním otočném stole upnuto 40 násad pro ploché kartáče. Zde používané úchyty jsou vyrobeny z tyčového materiálu iglidur J, který specialista zpracovává ve vlastní režii. Chapadla jsou proto konstrukčně jednoduchá a mimořádně odolná: nejsou zapotřebí kuličková ložiska ani vačkové válečky.

Na tyčový materiál se společnost Wöhler často spoléhá i při servisu svých zákazníků. Společnost Wöhler například přestavěla stávající pohonné systémy na stroji zákazníka. Při výrobě vláken byl použit pohon ozubeným řemenem s recirkulačními kuličkovými ložiskovými vedeními. Strojní specialista navrhl zákazníkovi vedení pohonu pomocí lineárních ložisek z iglidura J, která byla vyfrézována z tyčového materiálu. Výsledek je přesvědčivý: U stroje, který je již v provozu, ujely osy po pouhých 55 dnech již 8000 km - bez jakýchkoli známek opotřebení.

Lineární ložiska a lineární jednotky při úpravě formátu

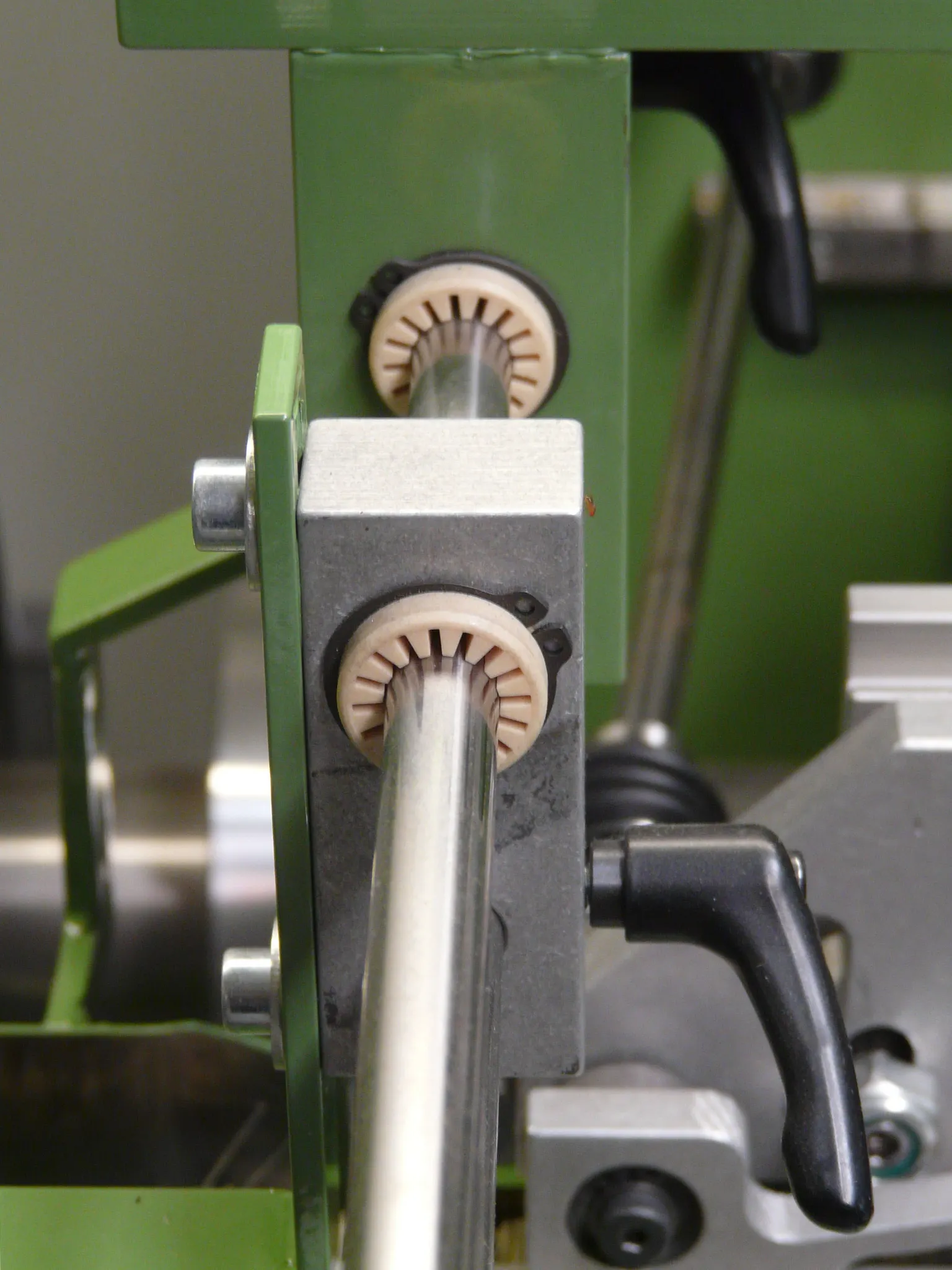

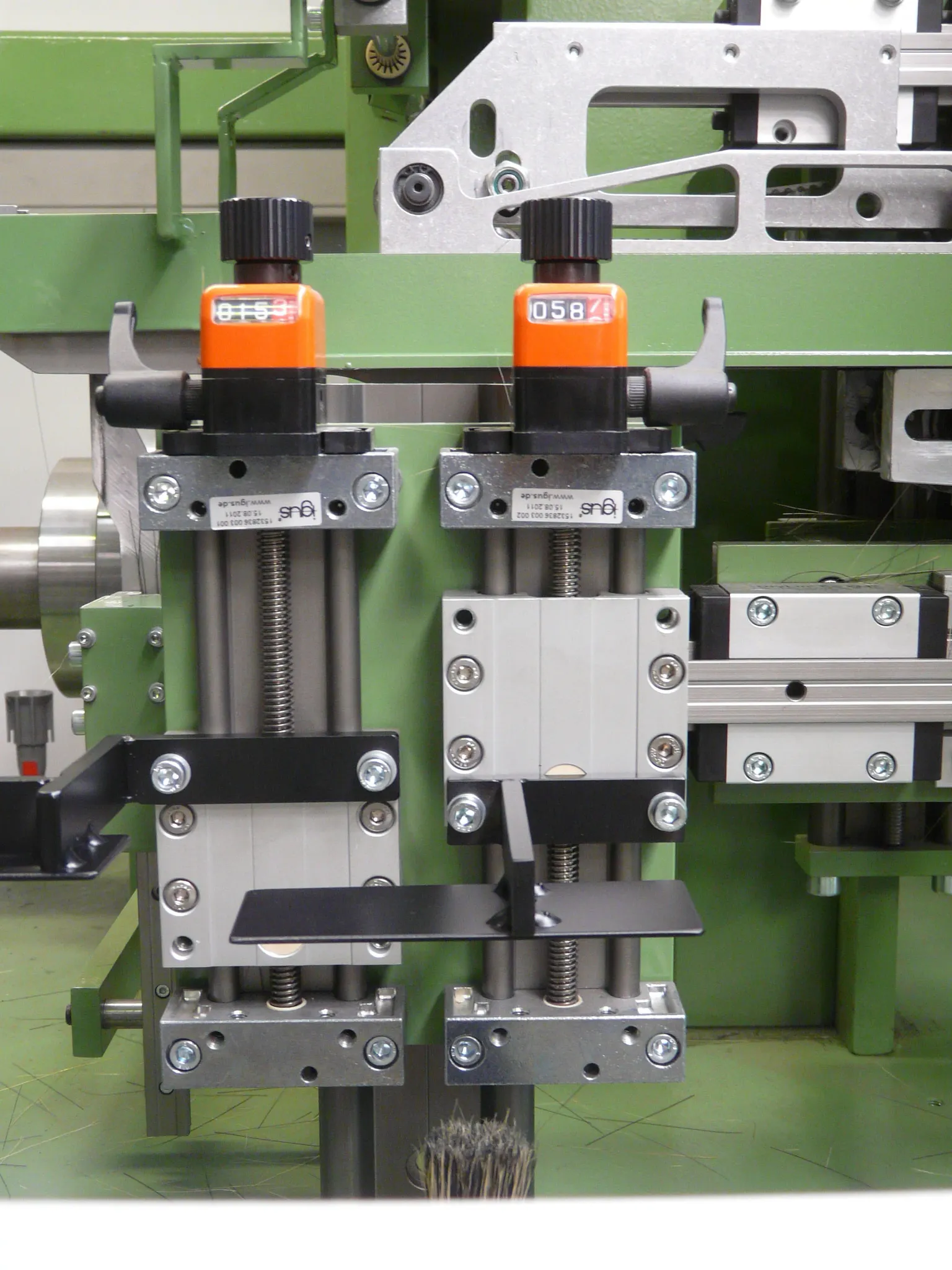

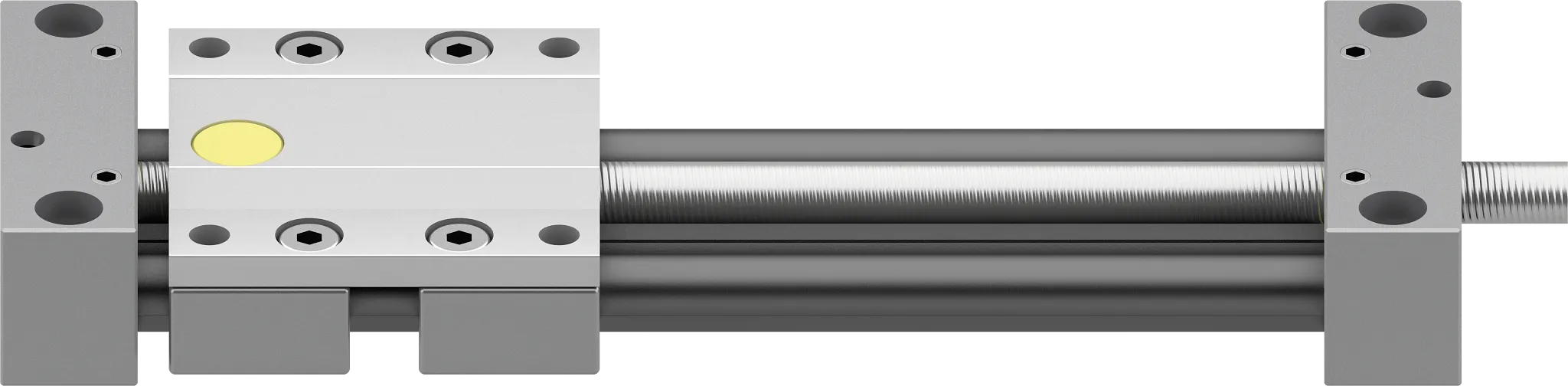

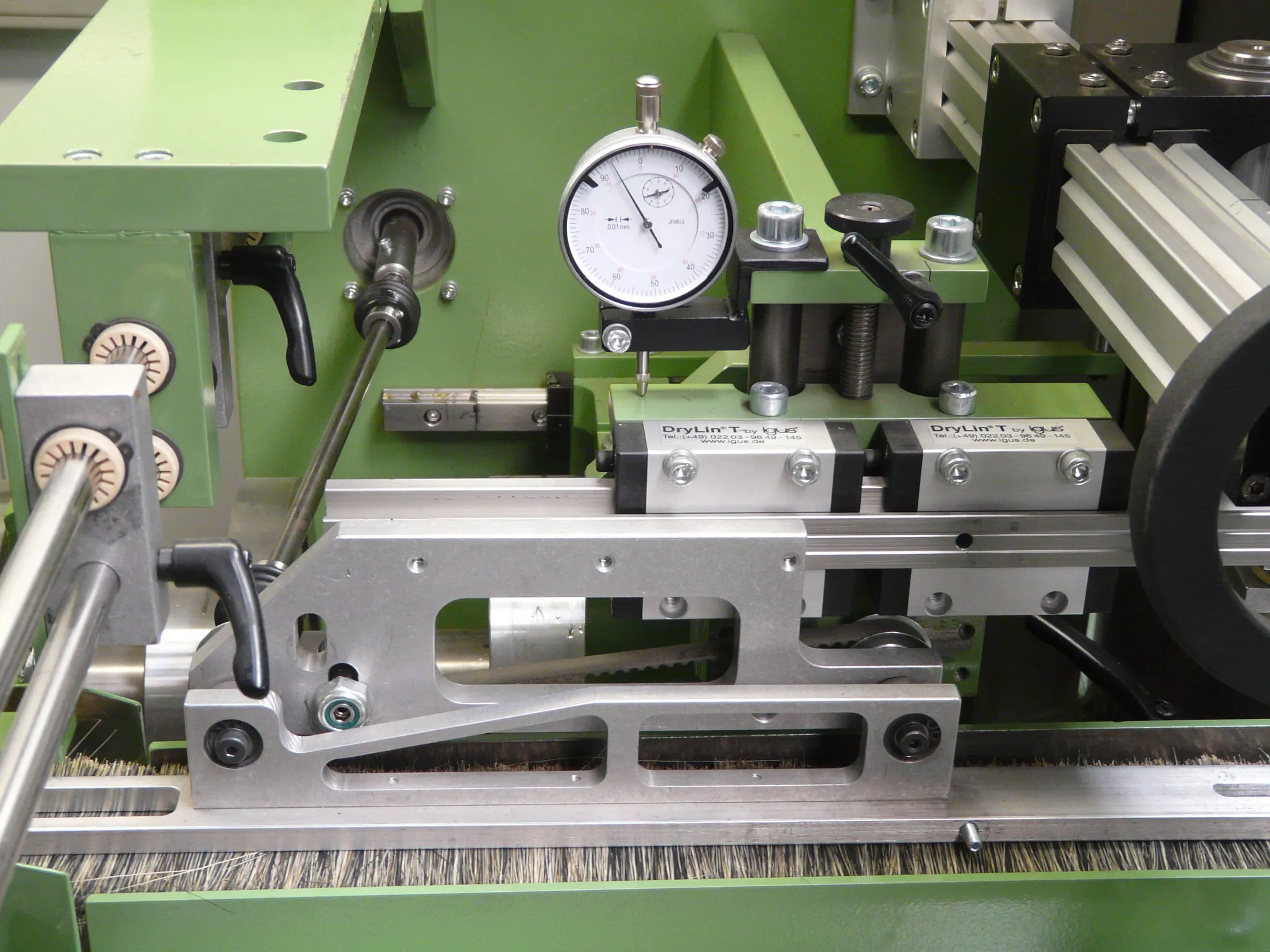

Společnost Wöhler používá lineární kluzná ložiska řady RJM/RJMP k vedení válců v několika ložiskových bodech stroje s plochými kartáči FP 900 B. Lineární kluzná ložiska řady drylin T se osvědčila při seřizování formátu několika os. V jednom případě - při vyhlazování kartáčů po nanesení lepidla - jsou vyžadovány poměrně velké síly a nastavení formátu bez vůlí. Zde konstruktéři společnosti Wöhler použili modul vodicího šroubu drylin řady SLWE-PL, který zaručuje vysokou tuhost při průměru hřídele 16 mm. V neposlední řadě se dvojité kolejnicové vedení drylin W-1660 používá také v kartáčovacích strojích Wöhler Brush Tech.

Výrobci, který má pro své stroje k dispozici širokou škálu produktů, se vyplatilo nahlédnout i do internetového obchodu. Tam lze jednotlivě vyvolat čísla dílů s cenami, spočítat všechny řady ložisek a stáhnout data CAD. To zákazníkovi ušetřilo drahocenný čas při projektování.
