Pro vaši snazší volbu, jsme klasifikovali všechny typy kabelů chainflex® podle kriterií "základní požadavky, délka pojezdu, odolnost proti olejům a zkrut". Čím vyšší je hodnota, tím lepší je kabel.
Příklad: Hledáte kabel, který je vhodný pro maximální mechanické namáhání. V samonosných a kluzných aplikacích by měla být délka pojezdu až 100 m. Kabel je rovněž navržen tak, aby splňoval požadavky na odolnost proti olejům podle normy DIN EN 50363-10-2. Kabel není navržen speciálně pro torzní aplikace.
Dle přehledu klasifikace vyberete následující:
Základní požadavky: 6 Délka pojezdu: 5 Odolnost vůči oleji: 3 Torze (krut): 1
Výsledkem je třída klasifikace – v tomto případě "Třída 6.5.3.1", kterou můžete najít na stránkách jednotlivých produktů.
| Nahrát | Pojezd | Odolnost proti oleji | Torze (krut) |
| od 1 do 7 | 1 až 6 | 1 až 4 | 1 až 4 |
| Nahrát | ❶ | nízké | 1 | 2 | 3 | 4 | 5 | 6 | 7 | nejvyšší | |
| Pojezd | ❷ | samonosné | 1 | 2 | 3 | 4 | 5 | 6 | 400 m + | ||
| Odolnost proti oleji | ❸ | Žádný | 1 | 2 | 3 | 4 | nejvyšší | ||||
| Torze (krut) | ❹ | Žádný | 1 | 2 | 3 | 4 | ± 360°/m | ||||

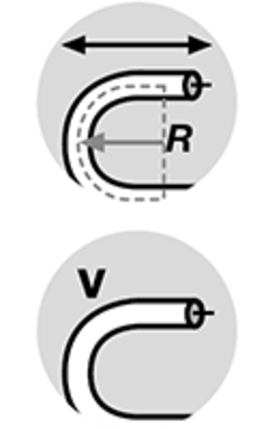

1: Flexibilní kabely
2: Vysoce flexibilní kabely
3: Kabely vhodné pro řetězy bez zvláštní konstrukce (např. žíly navinuté ve vrstvách) pro použití v řetězech e-chains®.
4: Kabely se speciální strukturou pro trvalý pohyb v řetězech e-chains®, střední zatížení, poloměry od 7,5 x d, rychlost až 3 m/s
5: Kabely pro trvalý pohyb v řetězech e-chains®, vysoké zatížení, poloměry od 6,8 x d, rychlost až 10 m/s
6: Kabely pro trvalý pohyb v řetězech e-chains®, maximální zatížení, poloměry od 5 x d, rychlost až 10 m/s
7: Kabely pro trvalý pohyb v řetězech e-chains®, maximální zatížení pro nejmenší poloměry, vnitřní a venkovní aplikace, poloměry od 4 x d, rychlosti až 10 m/s a více
1: Samonosné
2: Pojezd do 10 m
3: Pojezd do 20 m
4: Pojezd do 50 m
5: Pojezd do 100 m
6: Pojezd do 400 m a více
1: Není odolné proti olejům
2: Odolné proti olejům (podle normy DIN EN 50363-4-1)
3: Odolné proti olejům (podle normy DIN EN 50363-10-2)
4: Odolné proti olejům (podle normy DIN EN 60811-2-1, odolné proti organickým olejům (podle normy VDMA 24568 s Plantocut 8 S-MB testovaný DEA)
1: bez torze
2: ±90°, s kabelem o délce 1 m
3: ±180°, s kabelem o délce 1 m
4: ±360°, s kabelem o délce 1 m
igus® je dodavatelem kabelů pro permanentní pohyb v řetězech e-chains® více než 25 let – kabely chainflex®, které jsou skutečně dobré v jednom ohledu:
Spolehlivá funkce.
Pro dosažení tohoto cíle musí všechny kabely chainflex® ve všech aplikacích s řetězy e-chain® zvládnout a vyrovnat se s náročnými požadavky, jako jsou např. velice malé poloměry ohybu, vysoký počet cyklů mechanického namáhání, kompaktní montážní prostor či široká škála chemických nebo dynamických vlivů.
igus® provádí základní kvalifikační testy dle standardů igus® ve svém vlastním technickém centru a technické laboratoři. Tyto kvalifikační standardy pro kabely chainflex® zahrnují série testů, které vedou k přiřazení odpovídající igus® "třídy".
Materiály, které mají být použity při sériové výrobě kabelů chainflex®, musejí projít celou řadou průběžných testů v řetězech e-chain® a také obvyklými standardními testy přímo pro kabely (jako jsou například průběžné zkušební cykly ohýbání, stárnutí, otěru, odolnosti proti médiím nebo případně zpomalování hoření). Tyto série testů, které mohou trvat až tři roky, vždy vycházejí z testů pohybu za použití materiálů řetězů e-chain® a zahrnují:
Tato série testů je založena na standardech dle specifikace certifikačních organizací. Testy jsou prováděny dle těchto specifikací.
Tyto série testů, které mohou v závislosti na definovaném cíli (např. dvojité zdvihy) trvat jeden až tři roky, vždy vycházejí z testů pohybu za použití řetězů e-chain® a zahrnují:
Po mnoha letech ověřování konstrukce a materiálů jsou výrobní procesy ověřeny a definovány až na úroveň strojů s cílem udržet výrobní tolerance na minimu.
Samozřejmě jsou systematicky a kontinuálně odebírány vzorky kabelů v průběhu výroby a jsou podrobovány testu šarží. Testování šarží ve společnosti igus® znamená:
Záznam a zkoumání výrobních parametrů ve spojení s kabelem chainflex®.
Provedení testů odolnosti při ohybu na testovacích lavicích e-chain® s krátkými, rychlými pojezdy.
