iglidur® PRT - Údaje k polymerovému ložisku s otočným prstencem

Typ 01 PRT-...

Vlastnosti Jednotka -01-20 -01-30 -01-50 -01-60
Hmotnost kg 0,2 0,4 1,0 1,1
Max. axiální zatížení, stat. N 15.000 27.000 40.000 50.000
Max. axiální zatížení, dyn. N 4.000 7.000 10.000 15.000
Max. radiální zatížení, stat. N 2.300 5.000 8.000 10.000
Max. radiální zatížení, dyn. N 600 1.500 2.500 3.000
Úhlová rychlost suchý provoz 1/min 300 250 200 200
Max. přípustný klopný moment Nm 100 200 600 800
Vlastnosti Jednotka -01-100 -01-150 -01-200 -01-300
Hmotnost kg 1,3 2,2 3,2 7,6
Max. axiální zatížení, stat. N 55.000 80.000 100.000 150.000
Max. axiální zatížení, dyn. N 16.000 25.000 30.000 90.000
Max. radiální zatížení, stat. N 16.000 25.000 35.000 45.000
Max. radiální zatížení, dyn. N 5.000 8.000 10.000 27.000
Úhlová rychlost suchý provoz 1/min 150 100 80 50
Max. přípustný klopný moment Nm 1.500 2.000 3.800 5.000


Typ 02 PRT-...
Vlastnosti Jednotka -02-20-AL -02-20-LC -02-20-P
Hmotnost g 105 87 72
Max. axiální zatížení, stat. N 13.000 13.000 13.000
Max. axiální zatížení, dyn. N 4.000 4.000 4.000
Max. radiální zatížení, stat. N 2.000 2.000 2.000
Max. radiální zatížení, dyn. N 500 500 500
Úhlová rychlost suchý provoz 1/min 250 250 250
Max. přípustný klopný moment Nm 60 40 40

Vlastnosti Jednotka -02-30-AL -02-30-LC -02-30-P
Hmotnost g 200 165 140
Max. axiální zatížení, stat. N 25.000 25.000 25.000
Max. axiální zatížení, dyn. N 7.000 7.000 7.000
Max. radiální zatížení, stat. N 2.500 2.500 2.500
Max. radiální zatížení, dyn. N 700 700 700
Úhlová rychlost suchý provoz 1/min 200 180 180
Max. přípustný klopný moment Nm 100 50 50

Vlastnosti Jednotka -02-50-AL -02-50-LC -02-50-P -02-60-AL
Hmotnost g 440 380 320 700
Max. axiální zatížení, stat. N 35.000 35.000 35.000

45.000

Max. axiální zatížení, dyn. N 9.000 9.000 9.000 12.000
Max. radiální zatížení, stat. N 5.000 5.000 5.000 10.000
Max. radiální zatížení, dyn. N 1.200 1.200 1.200 2.800
Úhlová rychlost suchý provoz 1/min 120 120 120 50
Max. přípustný klopný moment Nm 120 100 100 5000

Typ 03 PRT-...

Vlastnosti Jednotka -80
Hmotnost kg 0,45
Axiální zatížení, statické (směr tlakové síly) N 45.000
Axiální zatížení, statické (směr tažné síly) N 5.000
Axiální zatížení, dynamické (směr tlakové síly) N 12.000
Axiální zatížení, dynamické (směr tažné síly) N 2.000
Radiální zatížení, statické N 4.000
Radiální zatížení, dynamické N 1.000
Úhlová rychlost suchý provoz 1/min 120
Max. přípustný klopný moment Nm 120

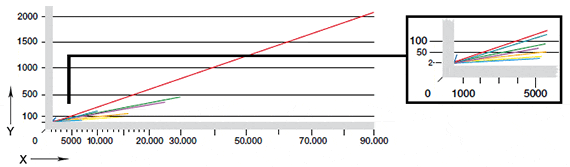

a Obr. 01: Požadovaný hnací moment versus použité zatížení

X= zatížení[N]
Y= moment [Nm]

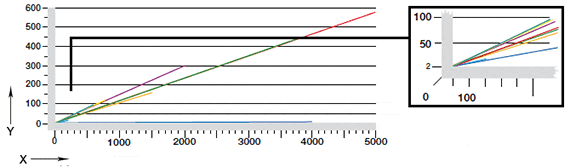

a Obr. 02: Požadovaný hnací moment versus použitý moment

X = moment [Nm]
Y = točivý moment [Nm]

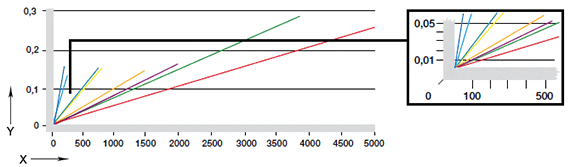

a Obr. 03: Vychýlení versus použitý moment
X = moment [Nm]
Y = vychýlení [°]
Všechny specifikace předpokládají montáž PRT pomocí šroubů s hlavou s vnitřním šestihranem (třída pevnosti 8.8) na vnějším průměru kruhové rozteče kroužku hlavy. Ložiska otočného prstence jsou přimontována pomocí šroubů (třída pevnosti 8.8) s minimální hloubkou závitu 2 x d pro každý otvor ve vnějším kroužku.

PRT-01-20: M4, min. 6 šroubů PRT-01-30: M4, min. 8 šroubů PRT-01-60: M5, min. 10 šroubů PRT-01-100: M5, min. 12 šroubů PRT-01-200: M6, min. 12 šroubů

Všechna data lze použít jak pro stranovou, tak horizontální montáž (včetně podvěsné instalace).

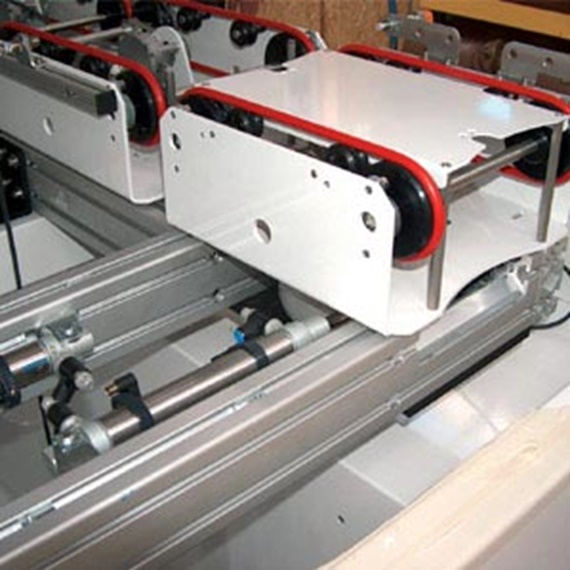

Manipulační a dopravní systém pro dopravu polovodičů.

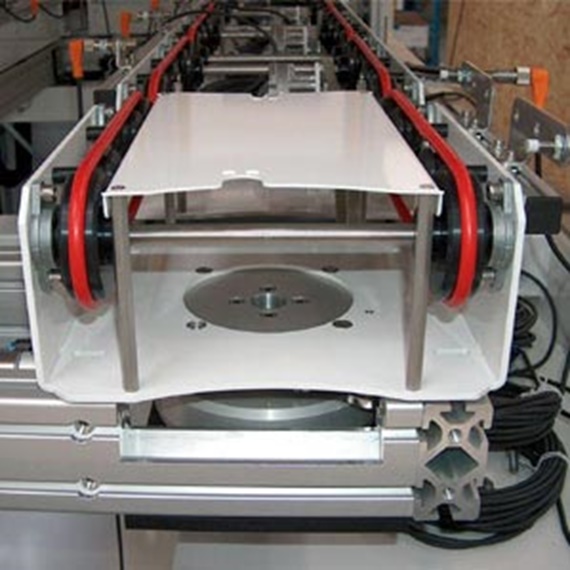

Kompletní systém je vhodný pro čisté provozy, bez lubrikace a údržby.
