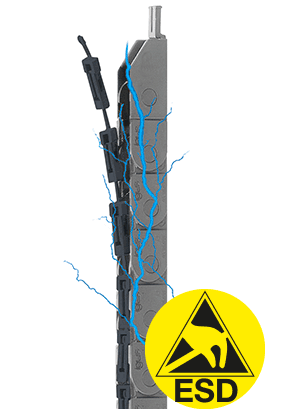

Série 07 ESD – řetěz, otvíratelný podél vnějšího poloměru

Řetězy e-chain® zipper ESD splňují svou praktičností a výkonem. Funkce „zipu" zkracuje instalační dobu. Malé rozteče, pevná elastická zipová páska a články pro velké zatížení ohromí vysokým zrychlením. Série zipper je jedna z nejpopulárnějších sérií igus® e-chain® v náročných odvětvích průmyslu.

Lehké a rychlé otevírání a zavírání víčka zipem
Kryt zipu lze rozpojit a spojit v jakémkoli článku řetězu.
Malá rozteč pro tichý, hladký chod
Vysoké zrychlení: 100 m/s2 a vyšší

K dispozici vnitřní šířky Bi: 10 až 50 mm
K dispozici poloměry ohybu R: 18, 28, 38 mm
Rozteč: 20 mm na článek = 50 článků/m

Kdy použít sérii 07 ESD

Když je vyžadováno rychlé otvírání a zavírání
Když je nezbytné velmi snadné plnění se zástrčkami
Je vyžadován tichý chod.
Když je požadován překrásný design
Pro vysoké zrychlení a rychlost pojezdů

Nemá-li být použita sérii 07 ESD

Když je vyžadováno méně nákladné řešení, které lze otevírat
Série B07 E2 micro
Pro plnění bez otvíracích víček
Série E06 easy chain®
Když je vyžadován uzavřený systém trubek
Série R07

Montážní rozměry


Díl č. :
Vnitřní šířka Bi [mm]:
Poloměr ohybu R [mm]:
Délka pojezdu S [mm]:
Pevný konec dM [mm]:
Délka řetězu^** [mm]:
Počet článků řetězu :
Vnější šířka Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Hmotnost na článek [g]:
Hmotnost [kg/m]:
* Požadovaná světlá výška je HF = H + 10 mm (při dodatečném zatížení 0,2 kg/m), měla by být sledována u všech typů aplikací. Obraťte se na igus® , pokud je zvláště omezený prostor
** Vypočtená délka odpovídá délce řetězu bez upevňovacích objímek.

A = pohyblivý konec, B = pevný konec
Rozteč: 20 mm
články na m: 50
pojezd: S
Délka řetězu = S/2 + K

Nepodepřená délka

závislost délky bez podpory na přídavném zatížení;
osa X: délka bez podpory v m FLB/FLG;
osa Y: přídavné zatížení v kg/m;
spodní měřítko: pojezd S v m;
FLB = Bez podpory s přípustným průhybem
FLG = bez podpory s přímou horní větví

Diagramy pro použití samonosné délky pro standardní řetězy e-chain® z materiálu igumid GLW. Hodnoty mohou být také použity k hodnocení aplikací řetězů e-chain® ze speciálního materiálu ESD. V případě, že příslušná maximální samonosná délka překračuje 80 %, se musí vhodnost řetězu e-chain® ověřit praktickou zkouškou.

Cenový ukazatel:

Otevírací mechanismus :
