igus® systém triflex® R "lehká verze" – řízení pohybu ve všech osách

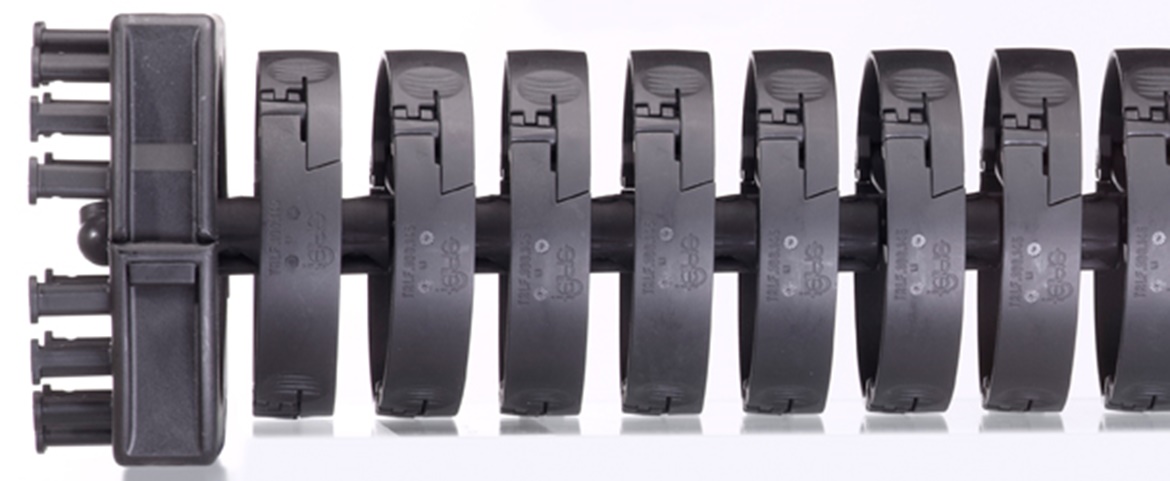

triflex® R "lehká verze" – řetěz se 3 osami pro robotické a nerobotické aplikace

Lehká konstrukce – snadná instalace, modulární, nízká cena a dlouhý životnost
triflex® R - přehled

1... "jednoduchý" zámek

Bleskově rychlé plnění kabelů a hadic díky "jednoduchému" mechanismu

... snadné a rychlé plnění, nízká cena

Detaily funkčního principu

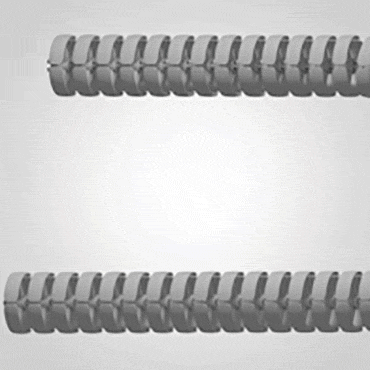

Dvojitý zámek

"jednoduchý" mechanismus otevírání

Kabely a hadice lze jednoduše zatlačit do řetězu palcem. Montážní doba se tím sníží až o 80 %.

Testováno společností igus®

zkouška tahem

Snižte dobu montáže a celkový čas o 80 %

Montážní doba: Vložení 2 kabelů o Ø 6 a 10 mm (rádi vám poskytneme podrobné informace a řadu dalších jiných testů)

Příklad použití

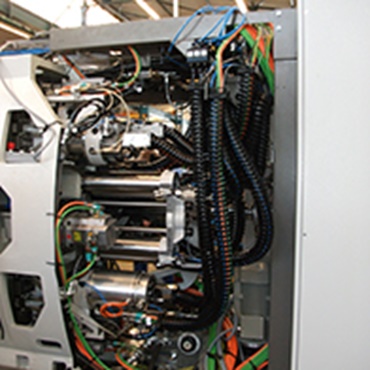

CNC vícehřídelový soustruh

Celá řada energetických řetězů triflex® R e-chains® v CNC vícehřídelových soustruzích. Rychlá montáž kabelů díky "jednoduchému" mechanismu

2... Vysoká absorpce tažných sil díky přívěsovému mechanismu

... Díky speciálnímu přívěsovému mechanismu absorbuje triflex® R velké tažné síly – podobně jako spojovací článek přívěsu

Detaily funkčního principu

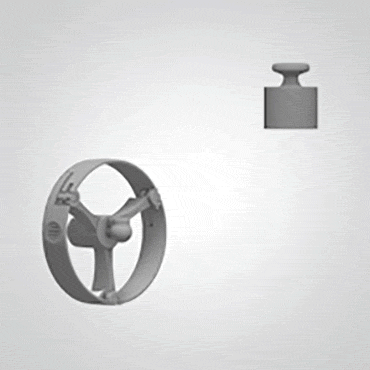

Princip přívěsu

Princip přívěsu

Díky speciálnímu přívěsovému mechanismu absorbuje triflex® R velké tažné síly.

Testováno společností igus®

zkouška tahem

Test 3602: test tažné síly

Test tažné síly s TRE.100.145 v laboratoři igus®: tažná síla 3846 N

Příklad použití

Svářecí robot

Pro pohyby robotů jsou typická velká zrychlení a změny směru. Články drží pohormadě díky přívěsovému mechanismu igus®.

3... Definovaný minimální poloměr ohybu

...pro max. životnost kabelů
...předchází skřípnutí hadic s médii

Detaily funkčního principu

Dvojitý zámek

min. poloměr ohybu

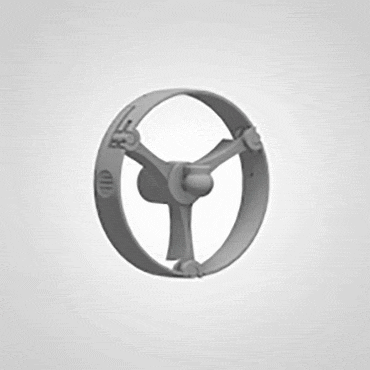

U všech typů triflex® R je definován minimální poloměr ohybu. Díky tomu je zajištěno, že ani kabely, ani hadice nejsou nadměrně skřípány a poškozovány. To zvyšuje provozní spolehlivost aplikace a životnost kabelů a hadic.

Testováno společností igus®

zkouška tahem

Test 3418: pevnost

Testování maximální pevnosti v poloměru ohybu. Min. zatížení 217 N při extrémním poloměru ohybu dorazu, např. pro TRC.40.058

Příklad použití

Paletizační robot

Minimální rozměry robota zároveň vyžadují co nejmenší ovládací poloměry řízení pohybu na kabelech. triflex® chrání kabely a hadice díky definovaným minimálním poloměrům ohybu

4... Torzní doraz na každém článku řetězu

...minimalizuje torzní zatížení na kabelu

Detaily funkčního principu

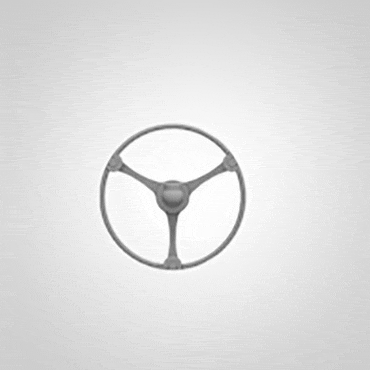

Dvojitý zámek

Torzní doraz

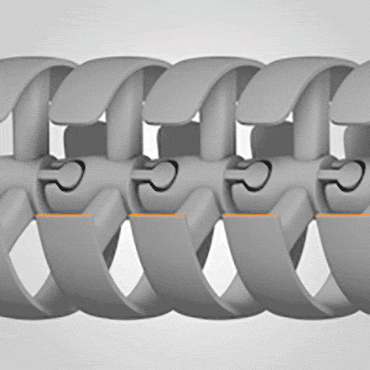

Každý článek řetězu triflex® R má torzní zarážku přibližně +/-10°. Torze, která se objevuje v robotických aplikacích, je tak rozprostřena po celé délce řetězu a zvyšuje životnost hadic a kabelů.

Testováno společností igus®

Torzní testy

Test: torze

V laboratoři igus® probíhají torzní testy na produktech triflex® R a kabelech, během nichž jsou kabely triflex® R krouceny a rolovány

Příklad použití

Svářecí robot

Ke kroutivým a torzním pohybům dochází zejména v hlavě robota. V tomto případě triflex® R omezuje kroucení kabelů pomocí definované torzní zarážky a distribuuje kroucení po větší délce. To zvyšuje životnost hadic a kabelů.

5... Mechanismus otevírání "flip" (TRLF)

Rychlé otevírání a zavírání

Detaily funkčního principu

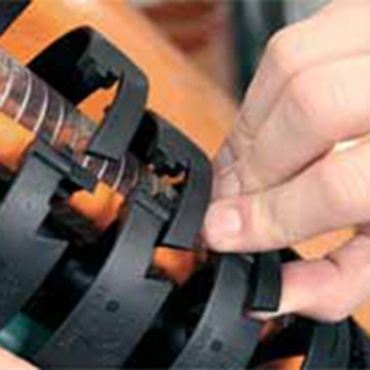

Dvojitý zámek Jednoduché otevírání a zavírání rukou nebo šroubovákem. Zajištěné spoje mezi zakřiveným otevíracím příčníkem a strukturním prvkem, které do sebe zapadají. Pro snadné plnění kabelů a hadic i o velkých průměrech!

Testováno společností igus®

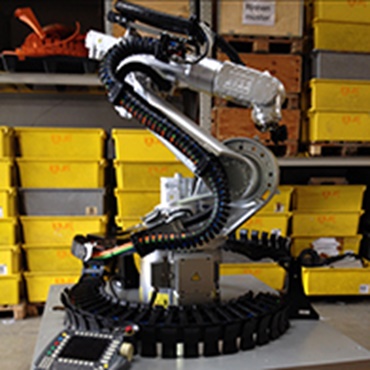

zkouška tahem TRLF. 65 v testovacím robotu igus® – nastavení testu podle terénních podmínek zajišťuje maximální spolehlivost produktu.

Příklad použití

triflex® R TRLF – lehká verze – snadné otevírání rukou nebo šroubovákem

6... TRL a TRLF – efektivní a lehké designové řešení

Detaily funkčního principu

Dvojitý zámek Řada TRL je o 50 % lehčí a o 58 % cenově výhodnější než srovnatelná verze TRE. Ušetřete dvakrát – na hmotnosti a na ceně.

Testováno společností igus®

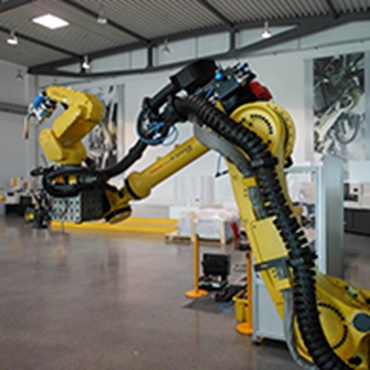

zkouška tahem igus® TRLF v aplikaci testovací buňky Fanuc – osa 2-3

Příklad použití

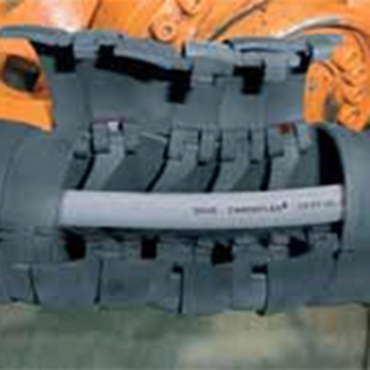

TRL v obráběcím stroji – rychlé plnění a cenově výhodné.

7... Modulární systém pro pohodlné zkracování a prodlužování

... žádná ocelová lana, pružiny a tak dále

Detaily funkčního principu

Snadná montáž/demontáž

Snadná montáž/demontáž

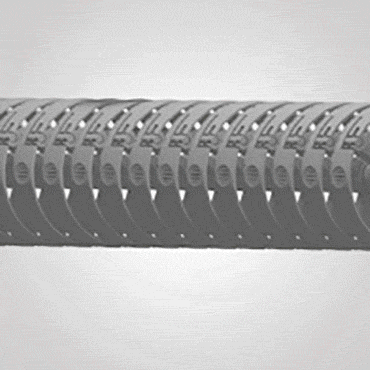

Díky modulární konstrukci lze systém triflex® R prodlužovat nebo zkracovat podle potřeby. To zajišťuje maximální flexibilitu při jakékoli instalaci.

Testováno společností igus®

zkouška tahem

Příklad montáže

Žádné ořezávání ocelových lan, pružin a tak dále. Jedná se o díl vyrobený injekčním vstřikováním, a proto jej lze prodlužovat a zkracovat dle potřeby.

Příklad použití

Manipulační robot

Stejně jako v případě běžných energetických řetězů e-chains® společnosti igus® mohou být energetické řetězy triflex® R e-chains® prodlužovány nebo zkracovány na libovolném místě

8... Dutiny pro ideální oddělení kabelů a hadic

Definované přepážky pro kabely a hadice

Detaily funkčního principu

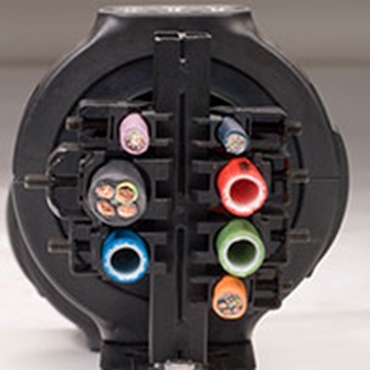

Dvojitý zámek TRL + TRLF má systém 3 jednotek. To umožňuje ideální oddělení kabelů, vzduchových hadic a mnohem víc

Testováno společností igus®

zkouška tahem Jednoduché plnění a výměna předem zkompletovaných kabelů a hadic s médii.

Příklad použití

Pro silné, pevné hadice nebo mnoho kabelů

9... Individuální otevírání každé dutiny

Detaily funkčního principu

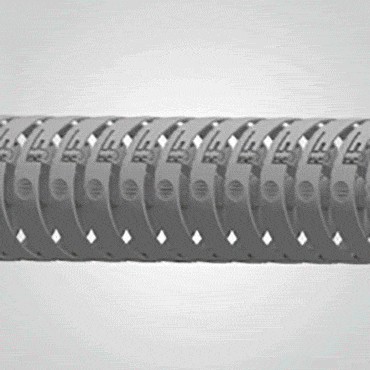

Odolné Každou dutinu lze otevřít nezávisle na jiné. To výrazně zjednodušuje plnění kabely a hadicemi.

Testováno společností igus®

zkouška tahem

Test: test otoček

Odolnost systému triflex® R obsahujího kabely vůči nárazům je testována v testech otoček

Příklad použití

3D plasmový řezák

V tomto plasmovém řezáku jsou kromě igus® triflex® TRE nainstalovány také další energetické řetězy e-chains® (E2/000, E4.1) a lineární vodiče drylin® (drylin® W).

10... Standardní koncovka s odlehčením tahu

... Spolehlivé a rychlé odlehčení tahu

Detaily funkčního principu

Dvojitý zámek

Modulární doplňky

Koncovky s odlehčením tahu a vázacími deskami jsou k dispozici pro jednoduchou montáž. To umožňuje rychlé a pohodlné odlehčení tahu kabelů a hadic pomocí vázacích desek kabelů.

Testováno společností igus®

zkouška tahem

Test: Zkouška tahem

Testování tažné síly na hřebenech igus® s vázacímí deskami

Příklad použití

Manipulační robot

Spolehlivé odlehčení tahu a optimální připevnění na robotovi díky rozšiřovacímu článku.

11... Koncovka jako pomocné spojení

... Optimální připojení k robotovi

Detaily funkčního principu

Příslušenství

Příslušenství

Pokud použijete lehkou koncovku jako rozšiřovací článek, lze TRL a TRFL zajistit/odlehčit tah v jakémkoli místě. "Lehká verze AE" pro TRL a TRFL – snadné a cenově výhodné otevírání pomocí šroubováku.

Testováno společností igus®

zkouška tahem Retenční síla prodlužovacího článku

Příklad použití

Roboty

Spolehlivé odlehčení tahu a optimální připevnění na robotovi díky rozšiřovacímu článku.

12...Nástroj pro konfiguraci robotů

www.igus.cz/quickrobot

... ke konfiguraci vašeho robota stačí pouhých několik kliknutí

Detaily funkčního principu

Dvojitý zámek

Online nástroj

Konfigurátor robotického zařízení igus® je konfigurační nástroj pro robotické systémy dodávky energie. Stačí jen pár kliknutí a můžete si vybrat odpovídající konfiguraci pro 79 modelů robotů.
přejít na online nástroj

Testováno společností igus®

zkouška tahem

Nástroj pro konfiguraci robotů

Volba typů robotů podle výrobce a požadovaných velikostí řetězů podle průměru

Lze vybrat volitelné položky

Seznamy dílů jsou ve formátu PDF

Možnosti vybavení pro příslušnou osu lze pohodlně objednat pomocí jednoho čísla výrobku.

Příklad použití

Objednávky na míru

Objednávejte přímo online nebo pomocí seznamu dílů.

13... K dispozici je celá řada kabelů odolávajících v krutu

www.igus.cz/chainflex

... k dispozici ze skladu je více než 100 různých kabelů odolávajících v krutu

Detaily funkčního principu

Dvojitý zámek

CF.Robot

Přibližně 100 různých kabelů CFRobot je k dispozici skladem bez poplatků za seříznutí a minimálního objednacího množství. Zároveň je dodáváme zcela zkompletované s konektory nebo jako úplný systém readychain® připravený k instalaci.

Testováno společností igus®

zkouška tahem

Testování kabelů

Všechny kabely chainflex® ROBOT v systému dodávky energie triflex® R jsou zkoušeny se zkroucením ± 180° na délce 1 metr minimálně po 3 milióny cyklů.

Příklad použití

Úplné a spolehlivé.

Vysoce pružné energetické řetězy e-chain® robota triflex® R a odpovídající, odolné torzní kabely chainflex® CF.Robot

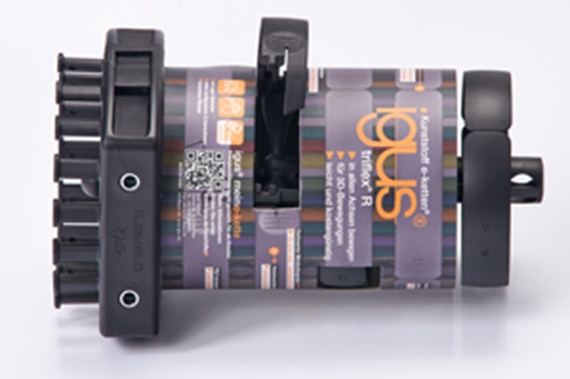

Objednání vzorku
